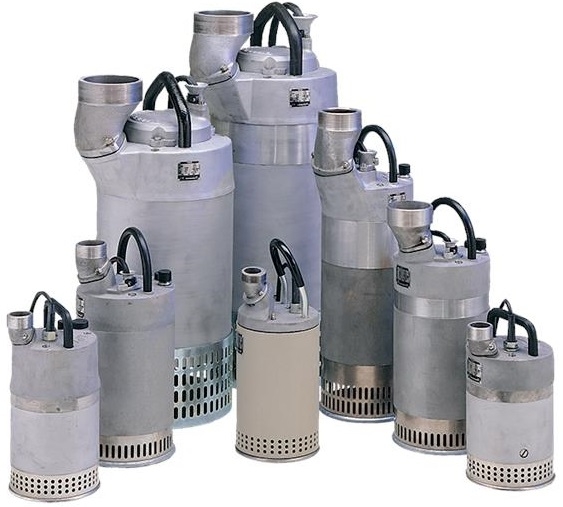

Погружной насос для откачивания воды из шахт, туннелей, карьеров и строительных площадок с вертикальным нагнетательным патрубком и погружным 3-фазным электродвигателем класса изоляции F (155*С).
Насос имеет поворотный напорный штуцер, охлаждающий кожух для обеспечения охлаждения двигателя перекачиваемой жидкостью. Подшипники качения с введенной в них на весь срок эксплуатации смазкой не требуют обслуживания. Насос имеет сдвоенную систему уплотнений.
Рабочее колесо располагается между резиновыми деталями. Покрытая резиной пластина над рабочим колесом предохраняет дно масляной камеры от износа. Охлаждающий кожух защищен резиновой прокладкой. При износе диффузора откручиваются анкерные болты и осуществляется замена.
Насос поставляется с сетчатым фильтром, рукояткой для переноса и кабелем длиной 20м.
Насос имеет встроенный термовыключатель в обмотках статора, отключающий насос при 130*С.
Корпус статора и охлаждающий кожух выполнены из алюминия в соответствии со стандартом DIN 1712:GA15:10Mg.
Производитель | Grundfos |
Страна производителя | Дания |
Серия | Grundfos DW |
Гарантийный срок | 3 лет (год) |
Тепловая мощность, кВт | 1 кВт |
Максимальный напор | 350.9 м |
Производительность (л/мин) | 367 |
Код производителя | 96090238 |
Длина кабеля | 20 м |
Глубина | 210 мм |
Высота | 395 мм |
Ширина | 210 мм |
Файлы и документация для Дренажный насос Grundfos DW 50.07.1 (230В)
-
Руководства по монтажу и эксплуатации
1.90 MBytes
-
Брошюра
6.93 MBytes
-
Схема подключения
17.00 KBytes
-
Габаритный чертеж
22.66 KBytes
-
Рабочие характеристики
49.72 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
