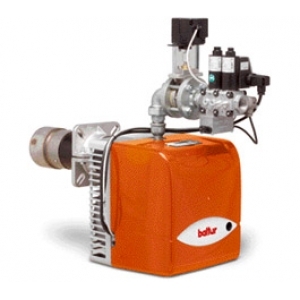

Газовая горелка Baltur (Балтур) BTG 20 ME 50Hz

Технические и функциональные характеристики

• Двуступенчатая прогрессивная.
• Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
• Способна работать с любым типом камеры сгорания.
• Образование газовоздушной смеси в воздуходувной трубе.
• Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
• Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
• Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
• Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
• Добавлено устройство контроля уплотнения клапана.
• Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, 4-штырьковым и 7-штырьковым разъемами.

Конструктивные характеристики

• Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
• Высокоэффективный центробежный вентилятор.
• Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
• Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
• Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
• Окошко для контроля пламени.
• Монофазный электромотор для вентилятора.
• Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
• Регулировка воздуха на горение посредством шагового электрического сервопривода.

Газовая рампа включает:

1. Дисковый затвор, управляемый шаговым электрическим сервоприводом.
2. Моноблочный клапан, включающий рабочий клапан и клапан безопасности.
3. Реле минимального давления/контроль герметичности клапанов, регулятор давления и газовый фильтр.

• Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором (электронным кулачком) и встроенным блоком контроля герметичности; возможность соединения eBus.
• Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.
• Контроль наличия пламени посредством электрода ионизации, гнездо для соединения микроамперметра.
• 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
• Уровень защиты электроустановки IP40.
• Звуконепроницаемая защитная крышка.
