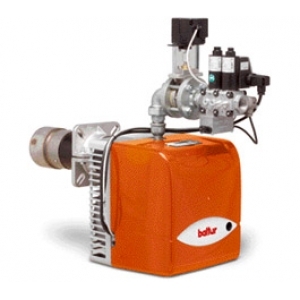

Газовая горелка Baltur (Балтур) BTG 28 ME 50Hz

Газовая горелка Baltur (Балтур) BTG 28 ME 50Hz

Минимальная мощность - 80 кВт

Максимальная мощность - 280 кВт

Технические и функциональные характеристики

Двуступенчатая прогрессивная.

Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).

Способна работать с любым типом камеры сгорания.

Образование газовоздушной смеси в воздуходувной трубе.

Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.

Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).

Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

Добавлено устройство контроля уплотнения клапана.

Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, 4-штырьковым и 7-штырьковым разъемами.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.

Высокоэффективный центробежный вентилятор.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Окошко для контроля пламени.

Монофазный электромотор для вентилятора.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Регулировка воздуха на горение посредством шагового электрического сервопривода.

Газовая рампа включает:

Дисковый затвор, управляемый шаговым электрическим сервоприводом.

Моноблочный клапан, включающий рабочий клапан и клапан безопасности.

Реле минимального давления/контроль герметичности клапанов, регулятор давления и газовый фильтр.

Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором (электронным кулачком) и встроенным блоком контроля герметичности; возможность соединения eBus.

Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.

Контроль наличия пламени посредством электрода ионизации, гнездо для соединения микроамперметра.

7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.

Уровень защиты электроустановки IP40.

Звуконепроницаемая защитная крышка.
