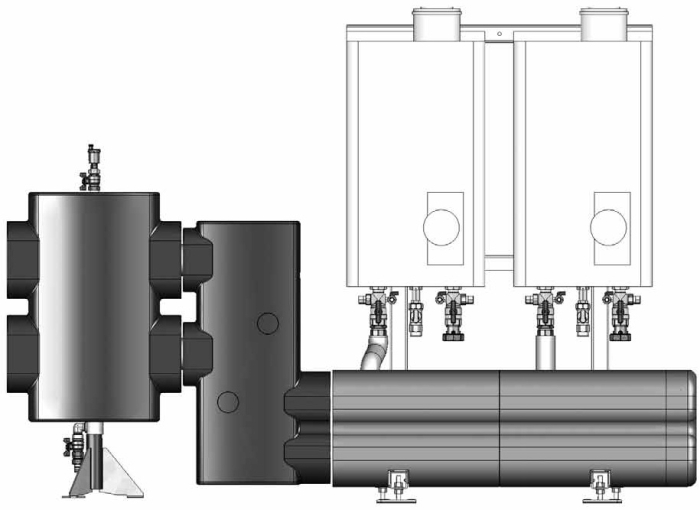

Состав системы:
Модуль подключения к системе отопления. Для вывода патрубков к гидрострелке, подключения датчиков и КИП.
Гидрострелка Ду 80, Ду 100 специальной конструкции с функцией сепарации воздуха и удаления шлама.
Преимущества:
Упрощенное проектирование
Быстрый монтаж
Исключение ошибок на всех стадиях работы с оборудованием
Прямая стыковка с напольной распределительной системой Meibes
Компактность размещения оборудования
Назначение системы:
Данная система служит для увязывания в каскад настенных конденсационных котлов большой мощ- ности (75-100 кВт).
Для правильной организации работы котлов требу- ется котловая каскадная автоматика от сторонних произво дителей.
Гидравлическая стрелка в данной системе обеспечивает 3 важных функции:
Обеспечение максимального расхода для каждого из котлов (вместе и в отдельности).
Отсечение циркуляции работающих котлов от неработающих и от потребителей тепла.
Сепарация воздуха и удаление шлама из системы.
Актуальность применения:
Данная система актуальна для следующих задач:
При построении крышных котельных для обеспечения лёгкого веса конструкции и компактного размещения оборудования.
Для быстрого монтажа котельных на основе конденсационных котлов 75-100 кВт, особенно при использовании напольной распределительной систе- мы Meibes.
Так как позволяет избежать необходимости изго- тавливать переходники между распределительной системой Meibes и каскадной системой.
Если котельная будет набираться в несколько эта- пов, то эта система позволяет добавлять к ней.
Расход: 14 м3/ч
Ду, мм: 65
АА, мм: 175
Производитель | Meibes |
Гарантия | 2 лет (год) |
Код производителя | ME 66451.34 |
