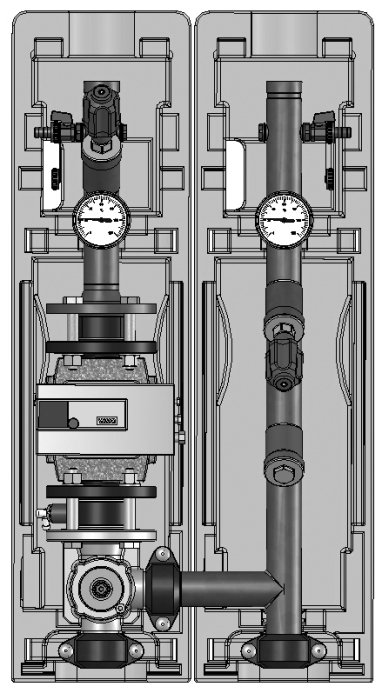

Под фланцевый насос, контур с трехходовым смесителем для монтажа на напольных распределителях Meibes.
Фиксированное межосевое расстояние 250 мм, полностью готова к монтажу, опрессована на заводе. 3 отсечных крана вентильного типа, трехходовой смеситель (фланец х Victaulic х Victaulic), встроенный обратный клапан, 3 KFE сливных крана, 2 контактных показывающих термометра, по 2 заглушки ½” в подающей и обратной линиях для КИП, трубные части, соединения.
Victaulic для подключения к распределительной гребенке, фильтр грубой очистки, блочная теплоизоляция. Верхние подключения имеют желобки под обжимные муфты Victaulic. Подающая линия слева. РN: 10бар, Тмах: 110°С.
Характеристики
Производитель | Meibes |
Гарантийный срок | 2 лет (год) |
Код производителя | ME 66549.Stratos 65/1-12 |
Ширина | 500 мм |
Высота | 1000 мм |
Глубина | 350 мм |
Файлы и документация для Meibes Модульная система ИТП котельных PN 10 ME 66549.Strat
-
Инструкция по эксплуатации
2.12 MBytes
