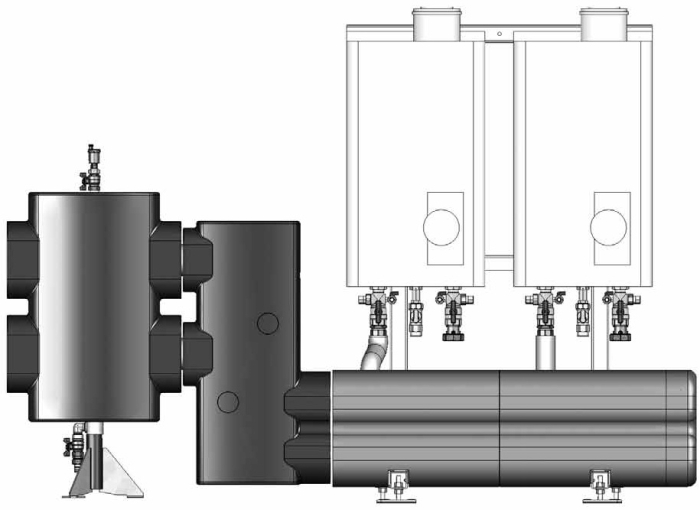

Meibes Распределитель на 2 котла ME 66451.32

Состав системы:

Модуль подключения к системе отопления. Для вывода патрубков к гидрострелке, подключения датчиков и КИП.

Гидрострелка Ду 80, Ду 100 специальной конструкции с функцией сепарации воздуха и удаления шлама.

Преимущества:

Упрощенное проектирование

Быстрый монтаж

Исключение ошибок на всех стадиях работы с оборудованием

Прямая стыковка с напольной распределительной системой Meibes

Компактность размещения оборудования

Назначение системы:

Данная система служит для увязывания в каскад настенных конденсационных котлов большой мощ- ности (75-100 кВт).

Для правильной организации работы котлов требу- ется котловая каскадная автоматика от сторонних произво дителей.

Гидравлическая стрелка в данной системе обеспечивает 3 важных функции:

Обеспечение максимального расхода для каждого из котлов (вместе и в отдельности).

Отсечение циркуляции работающих котлов от неработающих и от потребителей тепла.

Сепарация воздуха и удаление шлама из системы.

Актуальность применения:

Данная система актуальна для следующих задач:

При построении крышных котельных для обеспечения лёгкого веса конструкции и компактного размещения оборудования.

Для быстрого монтажа котельных на основе конденсационных котлов 75-100 кВт, особенно при использовании напольной распределительной систе- мы Meibes.

Так как позволяет избежать необходимости изго- тавливать переходники между распределительной системой Meibes и каскадной системой.

Если котельная будет набираться в несколько эта- пов, то эта система позволяет добавлять к ней.

Расход: 19 м3/ч

Ду, мм: 80

АА, мм: 175
