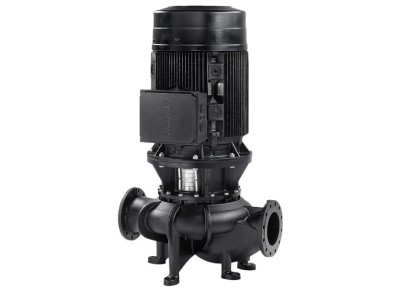

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Мощность | 15 кВт |
Код производителя | 97927257 |
Монтажная длина | 900 мм |
Макс. Производительность (м3) | 527 |
Напор (бар) | 16.1 |
Диапазон температур | от -25 до 60 °C |
Ширина | 900 мм |
Высота | 1186 мм |
Глубина | 350 мм |

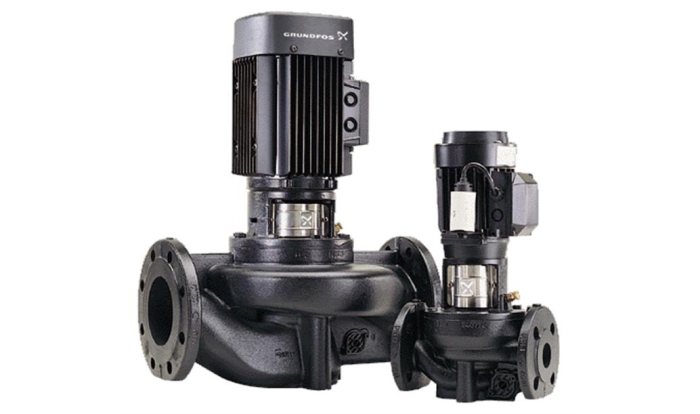

Файлы и документация для Циркуляционный насос Grundfos TP 200-160/4-A-F-A-GQQE
-
Рабочие характеристики
39.22 KBytes
-
Руководства по монтажу и эксплуатации
1.08 MBytes
-
Схема подключения
28.56 KBytes
-
Габаритный чертеж
44.63 KBytes
