Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантийный срок | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Тепловая мощность, кВт | 0.25 кВт |
Код производителя | 96384200 |
Монтажная длина | 340 мм |
Макс. Производительность (м3) | 8.65 |
Напор (бар) | 5.87 |
Диапазон температур | от -25 до 60 °C |
Ширина | 266 мм |
Высота | 420 мм |
Глубина | 340 мм |

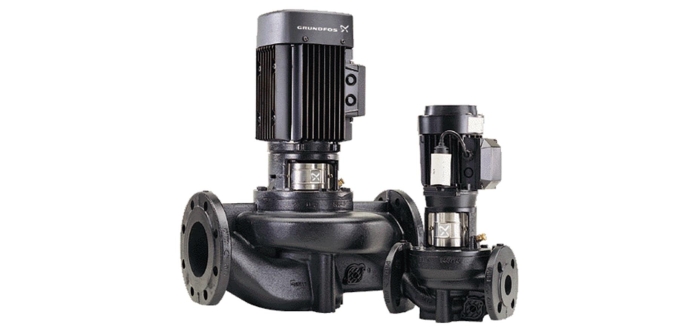

Файлы и документация для Циркуляционный насос Grundfos TP 32-80/4-A-F-A-GQQE (96384200)
-
Рабочие характеристики
36.37 KBytes
-
Руководства по монтажу и эксплуатации
1.08 MBytes
-
Схема подключения
30.93 KBytes
-
Габаритный чертеж
37.10 KBytes
Рабочие характеристики
Схема подключения
Габаритный чертеж
