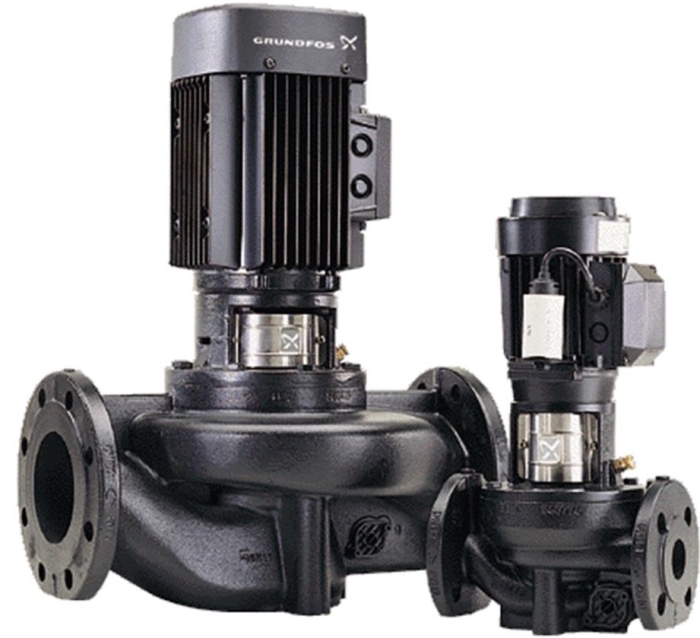

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантийный срок | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Тепловая мощность, кВт | 0.75 кВт |
Код производителя | 96402126 |
Монтажная длина | 280 мм |
Макс. Производительность (м3) | 17.3 |
Напор (бар) | 8.1 |
Диапазон температур | от 0 до 140 °C |
Ширина | 280 мм |
Высота | 441 мм |
Глубина | 250 мм |
