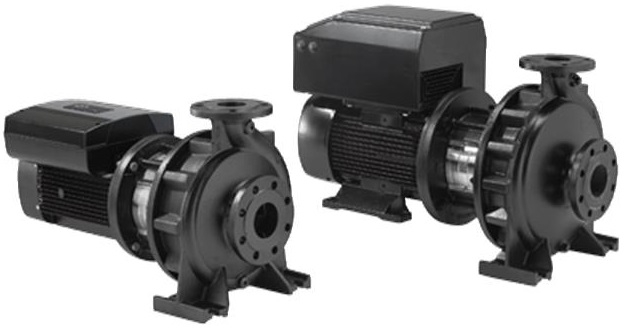

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Производитель | Grundfos |
Страна производителя | Дания |
Гарантийный срок | 3 лет (год) |
Тепловая мощность, кВт | 15 кВт |
Максимальный напор | 362.2 м |
Производительность (л/мин) | 6212 |
Серия | Grundfos NB |
Код производителя | 98760242 |
Материал | Чугун |
Ширина | 510 мм |
Высота | 655 мм |
Глубина | 1137 мм |
Файлы и документация для Поверхностный насос Grundfos NB E150-250/226-214 EUP A-F1-A-GQQE
-
Руководства по монтажу и эксплуатации
11.32 MBytes
-
Схема подключения
47.84 KBytes
-
Габаритный чертеж
71.34 KBytes
-
Рабочие характеристики
75.04 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
