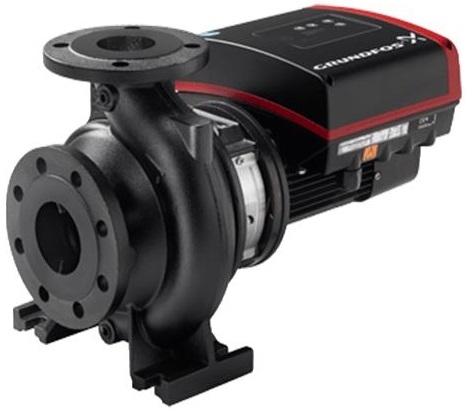

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.
Производитель | Grundfos |
Страна производителя | Дания |
Гарантийный срок | 3 лет (год) |
Тепловая мощность, кВт | 1.1 кВт |
Максимальный напор | 281.8 м |
Производительность (л/мин) | 671.7 |
Серия | Grundfos NB |
Код производителя | 98111293 |
Материал | Чугун |
Ширина | 275 мм |
Высота | 340 мм |
Глубина | 620 мм |
Файлы и документация для Поверхностный насос Grundfos NB E50-160/158 A-F2-A-GQQE
-
Руководства по монтажу и эксплуатации
11.32 MBytes
-
Схема подключения
18.45 KBytes
-
Габаритный чертеж
62.35 KBytes
-
Рабочие характеристики
78.55 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
