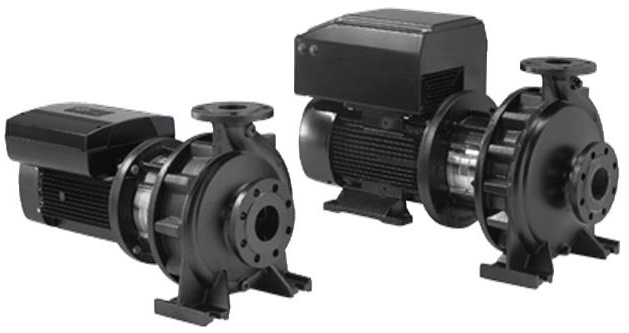

Несамовсасывающий одноступенчатый центробежный насос в соответствии с DIN.
Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.
Рабочее колесо гидравлически и динамически сбалансировано.
Насос имеет следующие характеристики:
- размеры фланца в соответствии с EN 1092-2,
- Чугун спиральный корпус насоса,
- вал из нержавеющей стали и Чугун рабочее колесо,
- несбалансированное торцевое уплотнение вала в соответствии с EN 12756.
Насос оснащён трёхфазным двигателем MGE с фланцем IEC с преобразователем частоты и ПИ-контроллером, встроенным в клеммную коробку двигателя. Так как для защиты двигателя и электронного оборудования от перегрузки и перегрева имеется встроенная защита, никаких дополнительных устройств не требуется.
Возможно подключение внешнего датчика, если требуется управление работой насоса, например, по расходу, дифференциальному давлению или температуре.
На панели управления можно задать необходимое установленное значение, а также режимы работы насоса: МИН, МАКС или ОСТАНОВ. Панель управления оснащена световыми индикаторами «Работы» и «Неисправности».
Связь с насосом может осуществляться через пульт дистанционного управления Grundfos R100, с помощью которого можно выполнять дополнительные настройки и считывать данные по различным параметрам, например, «Фактическое значение», «Частота вращения», «Входная мощность» и общее «Энергопотребление».
В клеммной коробке имеются клеммы подключения для:
- пуска/останова насоса (безпотенциальный контакт),
- внешней установки значения посредством аналогового сигнала, 0 - 5 В, 0 - 10 В, 0(4) - 20 мА,
- источника напряжения 5 В для потенциометра установленного значения, Iмакс = 5 мА,
- датчика, 0 - 5 В, 0 - 10 В, 0(4) - 20 мА,
- источника напряжения 24 В для датчика, Iмакс = 40 мА,
- входа для принудительного регулирования на МИН или МАКС (безпотенциальный контакт),
- сигнальное реле неисправности с нулевым потенциалом с перекидным контактом,
- RS485 GENIbus.
Производитель | Grundfos |
Страна производителя | Дания |
Гарантия | 3 лет (год) |
Мощность | 2.2 кВт |
Максимальный напор | 494.5 м |
Производительность (л/мин) | 1030 |
Серия | Grundfos NB |
Код производителя | 96539166 |
Материал | Чугун |
Ширина | 288 мм |
Высота | 360 мм |
Глубина | 709 мм |
Файлы и документация для Поверхностный насос Grundfos NB E65-160/177 A-F2-A-GQQE (96539166)
- Руководства по монтажу и эксплуатации 11.32 MBytes
- Схема подключения 52.38 KBytes
- Габаритный чертеж 63.16 KBytes
- Рабочие характеристики 80.41 KBytes
