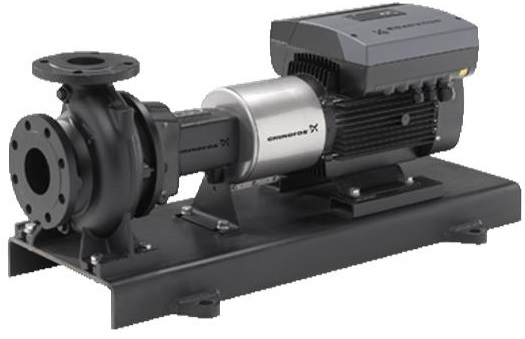

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.
Производитель | Grundfos |
Страна производителя | Дания |
Гарантия | 3 лет (год) |
Мощность | 200 кВт |
Максимальный напор | 60.3 м |
Производительность (л/мин) | 15460 |
Серия | Grundfos NK |
Код производителя | 97830751 |
Материал | Чугун |
Ширина | 890 мм |
Высота | 1080 мм |
Глубина | 2110 мм |
Файлы и документация для Поверхностный насос Grundfos NK 250-450/445 A2F1AE-SBAQE
-
Руководства по монтажу и эксплуатации
5.02 MBytes
-
Схема подключения
31.36 KBytes
-
Габаритный чертеж
57.46 KBytes
-
Рабочие характеристики
32.27 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
