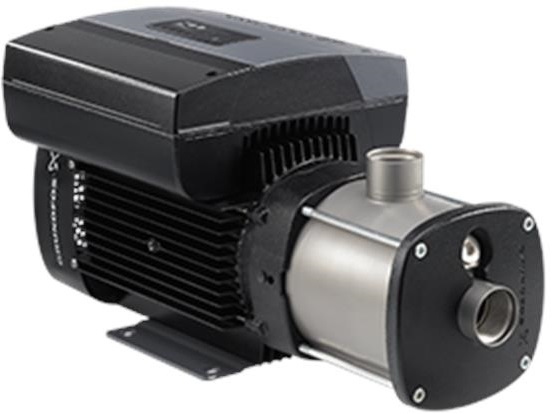

Компактный, надежный, горизонтальный, многоступенчатый, центробежный насос с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Материалы насоса, контактирующие с жидкостью, выполнены из нержавеющей стали. Механическим уплотнением вала является специально спроектированное, несбалансированное кольцевое уплотнение. Соединение с трубопроводами выполняется через внутреннюю трубную резьбу Витворта, Rp (ISO 7/1). Насос оборудован 3-фазным, монтируемым на опорных лапах, асинхронным электродвигателем с вентиляторным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Производитель | Grundfos |
Гарантийный срок | 3 лет (год) |
Серия | Grundfos CME |
Страна производителя | Дания |
Тепловая мощность, кВт | 7.5 кВт |
Код производителя | 97516805 |
Монтажная длина | 559.9 мм |
Макс. Производительность (м3) | 20.4 |
Напор (бар) | 60.2 |
Диапазон температур | от -20 до 120 °C |
Ширина | 560 мм |
Высота | 300 мм |
Глубина | 228 мм |
Файлы и документация для Циркуляционный насос Grundfos CME 15-3 A-R-I-E-AQQE L-A-D-N
-
Руководства по монтажу и эксплуатации
11.50 MBytes
-
Схема подключения
36.84 KBytes
-
Габаритный чертеж
49.15 KBytes
-
Рабочие характеристики
78.21 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
