Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos TPE3 D |
Страна производителя | Дания |
Мощность | 1.1 кВт |
Код производителя | 98437820 |
Монтажная длина | 360 мм |
Макс. Производительность (м3) | 34.5 |
Напор (бар) | 7.9 |
Диапазон температур | от -25 до 60 °C |
Ширина | 360 мм |
Высота | 488 мм |
Глубина | 498 мм |

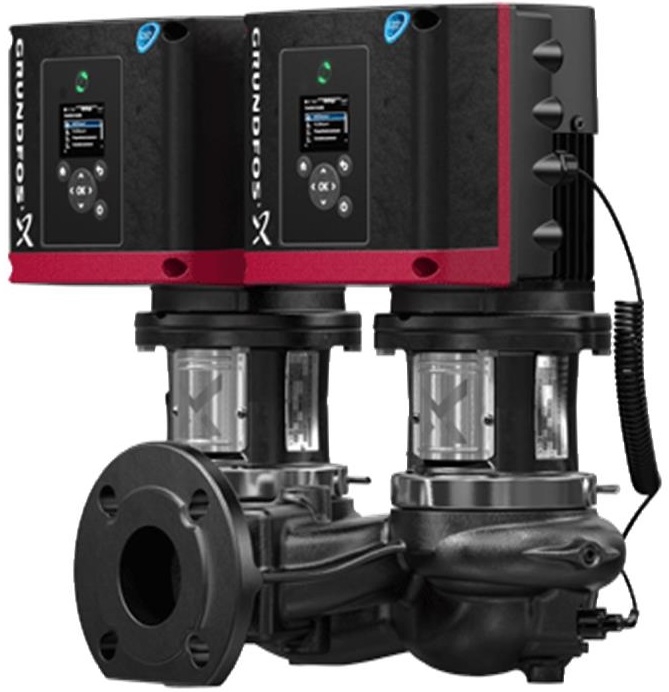

Файлы и документация для Циркуляционный насос Grundfos TPE3 80-120-S-A-F-A-GQQE (98437820)
-
Руководства по монтажу и эксплуатации
11.32 MBytes
-
Брошюра
2.85 MBytes
-
Схема подключения
16.61 KBytes
-
Габаритный чертеж
87.12 KBytes
-
Рабочие характеристики
105.68 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
