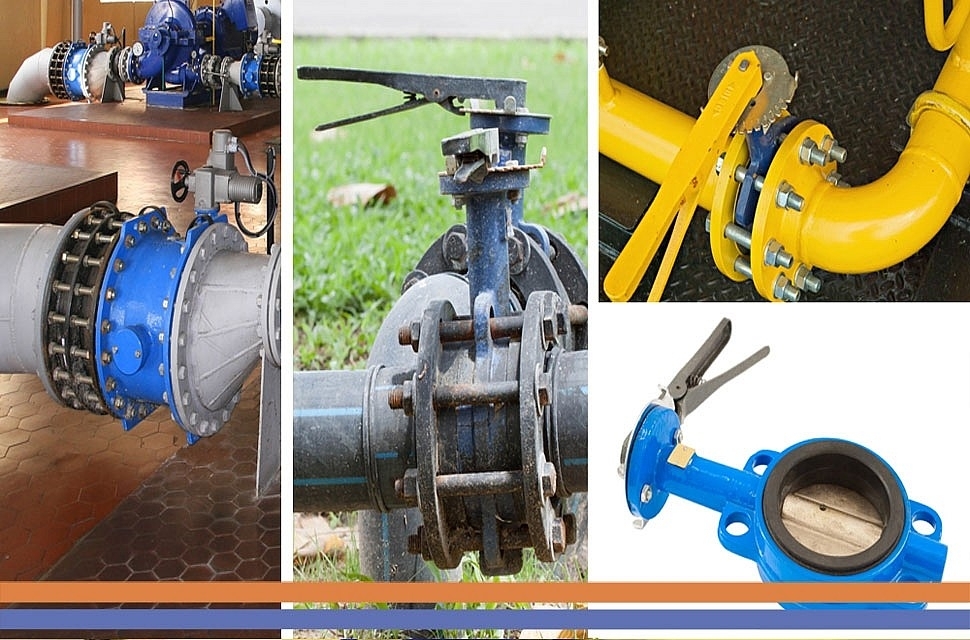

Дисковые затворы и шаровые краны относятся к категории современного высокоэффективного запорно-регулирующего оборудования и широко используются в промышленности, коммунальном хозяйстве и в быту.
Каждый из данных видов трубопроводной арматуры имеет свои преимущества и недостатки, поэтому невозможно однозначно сказать, что дисковые затворы лучше шаровых кранов или наоборот. Все зависит от сферы использования и предъявляемых требований. Рассмотрим несколько ключевых моментов.
Преимущества шаровых кранов
- Меньше требований к параметрам рабочей среды.
Шаровые краны, в отличие от дисковых затворов, способны выдерживать очень высокие давления (от 2,5 МПа и выше), а также работать при сверхнизких температурах перекачиваемой среды (от –40°С). - Отсутствие помех в канале.
При открытом положении шарового крана (полнопроходного) его сечение практически идентично диаметру трубопровода. Открытый дисковый затвор всегда подразумевает наличие диска в канале, который уменьшает его пропускную способность и усложняет использование автоматических очистителей. - Герметичность и надежность.
В целом шаровой кран более надежен и износоустойчив. Он способен дольше сопротивляться протечкам. Если нужен именно затвор, то это более эффективное решение в силу конструктивных особенностей запорного элемента. - Возможность перенаправления потоков.
Шаровой кран может использоваться не только для закрытия/открытия канала трубопровода, но и для объединения нескольких потоков в один или их разделения. Такие краны называются многоходовыми.
Преимущества дисковых затворов
- Дросселяция.
Шаровые краны не предназначены для частичного перекрытия потока, у них есть только две рабочие позиции – «закрыто» и «открыто». Несоблюдение этого правила влечет за собой ускоренный износ и потерю герметичности. Дисковые затворы, напротив, могут использоваться для регулирования потока (иногда производитель предусматривает несколько фиксируемых положений заслонки). Можно даже установить сервопривод для автоматизации. - Габариты.
Вес шара и диска одинакового диаметра существенно различаются – диск будет в несколько раз легче. Из этого вытекает три следствия. В-первых, установка дисковых затворов, особенно крупных диаметров, менее трудоемка. Во-вторых, они дешевле стоят из-за меньшей материалоемкости. И, в-третьих, для поворота затвора весом в 5 кг нужно приложить намного меньше усилий, чем для аналогичного по диаметру шара весом около 20 кг. - Устойчивость к загрязнениям среды.
Шаровые краны не рекомендуется использовать для работы с агрессивными средами, а также при наличии механических включений. Это приводит к быстрой потере герметичности (грязь попадает между шаром и прокладкой и разрушает систему). Дисковый затвор более устойчив к подобным негативным факторам и не нуждается в установке дополнительных фильтров для очистки рабочей среды. - Особенности эксплуатации.
Шаровые краны не предназначены для высокой цикличности открытия-закрытия. Но при этом слишком длительное их нахождение в одном из крайних положений («закрыто» или «открыт») также противопоказано – происходит «прикипание» и шар потом трудно сдвинуть с места. С дисковыми затворами подобных ограничений нет – их можно поворачивать сколь угодно часто и оставлять надолго в любом положении. - Меньшая опасность гидро- и пневмоударов.
При резком открытии шарового крана возможен сильный гидравлический или пневматический удар, способный разрушить устройство (сорвать резьбу) и даже вызвать травму оператора. Если запорная арматура используется на ответственных магистралях, и нет возможности заранее перекрыть поступление среды, то лучше устанавливать дисковые затворы, которые позволяют снизить вероятность или интенсивность ударов.
