Характеристики:

Производитель
De Dietrich
Серия
M 310 S
Страна производителя
Франция
Гарантия
2 лет (год)
Кол-во форсунок
2
Все характеристики
Артикул:100004504
id:18657
De Dietrich

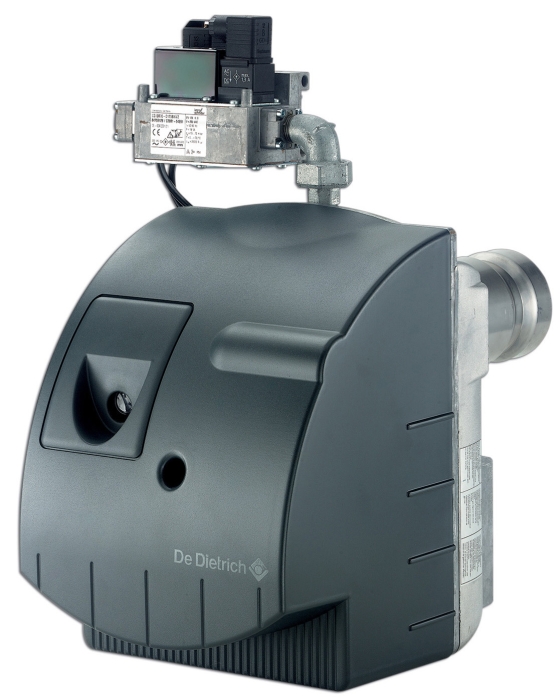

Газовая горелка De Dietrich G 303-3 S, мощностью 90 - 220 кВт, модулирующая, предназначена для сжигания природного газа на универсальных чугунных или стальных котлах De Dietrich и котлах других производителей.

Горелка поставляется полностью укомплектованной для монтажа на котел и имеет все необходимые разрешительные документы для регистрации в газовом тресте: инструкция на русском языке, гарантийный талон и сертификат РФ.

Горелка полностью безопасна при эксплуатации, работает по следующему алгоритму: панель управления котла дает сигнал на включение горелки. Автомат горения горелки запускает вентилятор и продувает камеру сгорания котла и дымохода (от накопленных продуктов сгорания и остатков несгоревшей газо-воздушной смеси). Датчик давления воздуха (пресостат) проверяет включение вентилятора и дает разрешение на зажигание, включая электрод поджига. После этого открывается клапан подачи газа (или клапаны если ступеней больше одной). В сопле горелки происходит смешение газа и подаваемого воздуха, электрод поджигает смесь. В процессе горения происходит постоянный контроль наличия пламени. Если по какой-то причине не произошло поджига газовой смеси при запуске, производится три попытки. Если в течении трех попыток розжига горелка не запустилась, включается аварийный режим и горелка выключается.

Рекомендации по подбору, монтажу и сервису газовых горелок:

  • в комплекте горелки поставляется универсальный стандартизированный фланец для монтажа на
  • котле, подходит для установки на большинство напольных универсальных котлов;
  • при подборе необходимо проверить размеры и длину факела горелки, и соответствие геометрическим
  • размерам топке котла;
  • при подборе мощности проверяется фактическая мощность горелки с учетом аэродинамического
  • сопротивления топки котла, эти данные берутся из документации котла, график зависимости в документации горелки;
  • при установке горелки на котле необходимо предусмотреть место для монтажа и демонтажа горелки,
  • чтобы при сервисных работах была возможность вытащить горелку из котла;
  • при работе горелка засасывает воздух для горения снизу и сбоку, рекомендуется устанавливать котел
  • с горелкой на постамент, чтобы горелка не втягивала пыль и мусор с пола;
  • для устойчивой работы необходимо предусмотреть приток воздуха и вентиляцию помещения котельной.

При сервисном обслуживании необходимо:

  • проверить режим горения с помощью газоанализатора, состав дымовых газов;
  • проверить положение электродов поджига и контроля пламени (фоторезистор у дизельных горелок),
  • размер зазоров, уверенное зажигание;
  • очистить вентилятор и воздушный тракт от пыли и мусора при необходимости;
  • проверить все газовые соединения на утечки газа.

Особенности и характеристики газовой горелки De Dietrich G 303-3 S:

  • горелка поставляется в собранном виде, при монтаже требуется установить фланец и газовую рампу,
  • рампа может быть установлена как слева, так и справа на подвижном фланце;
  • монтаж газовой рампы может быть осуществлен как с правой, так и с левой стороны;
  • электронное-микропроцессорное управление работой горелки;
  • снижение шума работы вентилятора газовой горелки, с помощью применения системы DUOPRESS:
  • встроенный бесшумный забор воздуха, подведение воздуха на вход жаровой трубы, специальная
  • силиконовая прокладка для акустической развязки и снижения вибрации, шумоизоляционных
  • панелей, толстостенной улитке;
  • горелка монтируется на универсальный фланец, который подходит к большинству котлов
  • сопоставимой мощности любого производителя;
  • горелка имеет высокий КПД, соответствует жестким Европейским экологическим требованиям. Стоит
  • отметить, что низкий КПД котла, может понизить общий КПД теплогенератора горелка + котел;
  • низкие выбросы NOx менее 80 мг/кВт*ч; малые выбросы оксида азота;
  • возможность работы на сжиженном газе/пропане, при установке на горелку набора переоборудования;
  • Горелка имеет в комплекте универсальный фланец, стандартные разъёмы и ответные части для
  • подключения к котлу;
  • горелка предварительно настроена и испытана.

Технические характеристики газовой горелки De Dietrich G 303-3 S:

  • Режим работы горелки: модулирующая (горелка управляется автоматикой котла, для этого панель
  • управления котла должна поддерживать модулируемую горелку);
  • Мощность минимальная - максимальная: 90 - 220 кВт;
  • Применяется с котлами: De Dietrich GT 336 и CABK -15 или с котлами других производителей;
  • Расход природного газа на максимальной мощности: 23,28 м3/ч;
  • Вес: 30 кг;
  • Диаметр подключения газа: 3/4";
  • Давление газа: 20 - 300 мбар;
  • Потребляемая электрическая мощность Вт/В: 230/220;
  • Гарантия: 1 год.
Характеристики
Производитель
De Dietrich
Серия
M 310 S
Страна производителя
Франция
Гарантия
2 лет (год)
Кол-во форсунок
2
Количество ступеней
Двухступенчатая
Код производителя
100004504
Максимальная мощность
256 кВт
Минимальная мощность
92 кВт
Напряжение сети
Однофазное
Длина пламенной трубы
260 мм
Вид топлива
Дизель
Вес
22 кг
Ширина
30 мм
Высота
372 мм
Глубина
710 мм

Файлы и документация для De Dietrich G 303-3 S 90-220кВт (модулируемая, с газовым мультиблоком)
