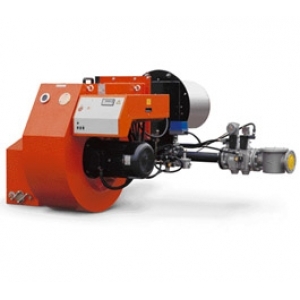

Газовая горелка Baltur (Балтур) GI 1000 LX ME 50Hz

Газовая горелка Baltur (Балтур) GI 1000 LX ME 50Hz

Минимальная мощность - 1500 кВт

Максимальная мощность - 10850 кВт

Технические и функциональные характеристики

Газовая горелка.

Функционирование в модуляционном режиме осуществляется посредством электронного регулятора, встроенного в блок управления горелки (необходимо заказать специальный комплект для модуляции).

Способна работать с любым типом камеры сгорания.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с закрытием заслонки в положении покоя, чтобы тепло не рассеивалось в дымоходе.

Встроенный в блок управления горелки блок контроля герметичности клапанов в соответствии с европейским нормативом EN676.

Оборудована одной изолирующей перемычкой для крепления котла.

Конструктивные характеристики

Вентилируемая часть, выполненная из стального листа и дополненная фланцем для крепления котла.

Высокоэффективный центробежный вентилятор.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.

Фланец соединения горелки с котлом является фиксированным и оснащен шарниром для облегчения демонтажа диска пламени.

Регулируемая головка горения с огневой трубой из нержавеющей стали и стальным диском пламени.

Окошко для контроля пламени.

Трехфазный электромотор для вентилятора.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Электрический сервомотор для одновременной регулировки воздуха горения и топлива.

Главная газовая рампа оснащена клапаном регулировки, рабочим клапаном и пилотным, блоком контроля герметичности, реле минимального и максимального давлений, регулятором давления и газовым фильтром.

Газовая рампа для розжига горелки оснащена клапаном функционирования и безопасности, реле минимального давления, регулятором давления и газовым фильтром.

Автоматический блок управления и контроля горелки с микропроцессором (электронным кулачком) в соответствии с европейским нормативом EN298/TRD 604, оснащенный блоком контроля герметичности клапанов и соединением еBus.

Дисплей для отображения последовательности режимов функционирования.

Контроль наличия пламени посредством фотодатчика IR.

Щит управления и мнемосхема с выключателем пуска/останова и выключения горелки, контрольными лампочками функционирования и блокировки .

Клеммный блок для подачи электричества и терморегулирования горелки.

Уровень защиты электроустановки IP40.
