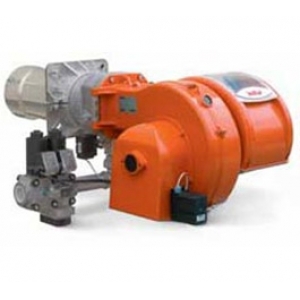

Газовая горелка Baltur (Балтур) TBG 200 LX ME 50Hz

Газовая горелка Baltur (Балтур) TBG 200 LX ME 50Hz

Минимальная мощность - 475 кВт

Максимальная мощность - 2000 кВт

Технические и функциональные характеристики

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40, установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).

Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.

Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным управлением.

Закрытие воздушной заслонки в положении покоя.

Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).

Электрический щит класса защиты IP55.

Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.

Высокое модуляционное соотношение: 1:5.

Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.

Конструктивные характеристики

Корпус выполнен из легкого сплава алюминия.

Центробежный вентилятор из легкого сплава алюминия.

Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.

Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.

Электрический щит выполнен из легкого сплава алюминия.

Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки посредством дисплея.

Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.

Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.

Обнаружение пламени посредством электрода ионизации.

Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.

"Умные" разъемы горелки/рампы (для защиты от неправильного использования).
