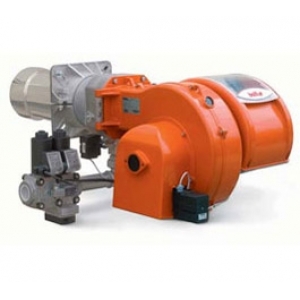

Газовая горелка Baltur (Балтур) TBG 210 ME 50Hz

Газовая горелка Baltur (Балтур) TBG 210 ME 50Hz

Минимальная мощность - 400 кВт

Максимальная мощность - 2100 кВт

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.

Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным управлением.

Закрытие воздушной заслонки в положении покоя.

Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).

Электрический щит класса защиты IP55.

Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.

Высокое модуляционное соотношение: 1:5.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Окошко для контроля пламени.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с электронным управлением .

Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.

Проверка наличия пламени через ионизацию электродов.

Высоконадежные разъемы для соединения с газовой рампой.

7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.

Подготовлена для подключения к микроамперметру с ионизационным кабелем.

Электропроводка класса защиты IP44.

Центробежный вентилятор из легкого сплава алюминия.

Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.

Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.

Электрический щит выполнен из легкого сплава алюминия.

Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки посредством дисплея.

Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.

Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.
