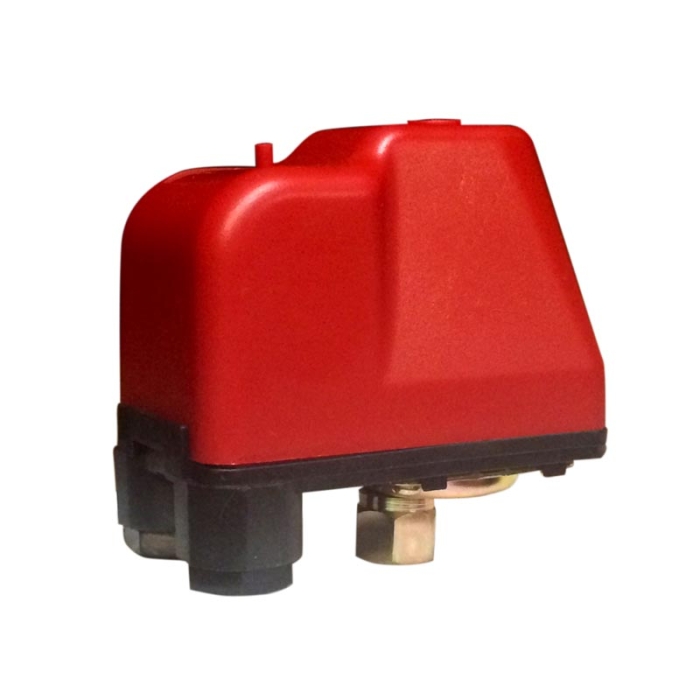

Ladana Реле защиты от сухого хода SK-9.3 с накидной гайкой

Реле защиты от сухого хода серии SK предназначено для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,8 кВт

Принцип действия:

Устройство состоит из корпуса, внутри которого расположена нормально разомкнутая контактная группа, управляемая мембраной. Внутри корпуса расположена кнопка для принудительного запуска насоса и винт регулировки давления выключения (на большой пружине). При нормальной работе насоса вода под давлением воздействует на мембрану, которая обеспечивает замыкание контактной группы и подачу электроэнергии на электродвигатель. При падении давления воды до величины давления выключения (0,01 — 0,08 МПа) контактная группа размыкается и отключает насос. Регулировка давления выключения производится при снятом кожухе датчика.
