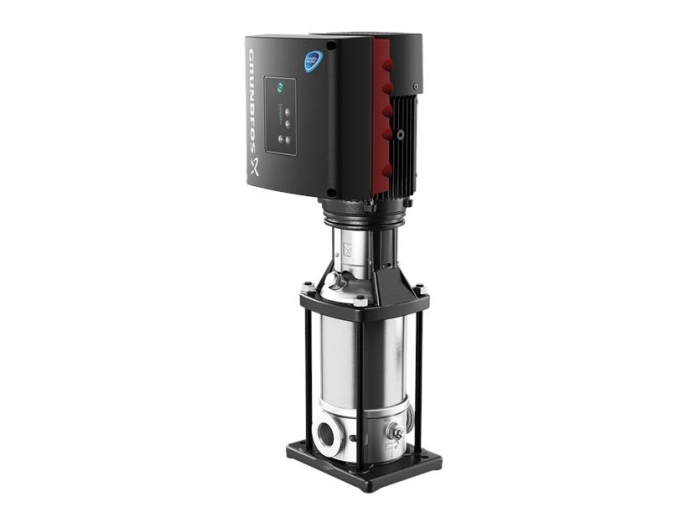

Вертикальный многоступенчатый центробежный насос
с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.
Характеристики насоса:
- Рабочие колеса, промежуточные камеры и внешниечасти корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401.
- Головная и нижняя опорная часть насоса выполненыиз Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4401.
- Установочная длина уплотнения в соответствиис DIN 24960.
- Крутящий момент передается через разъемную муфту.
- Подсоединение к трубопроводу с помощьюфланцев/муфтDIN.
Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.
Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

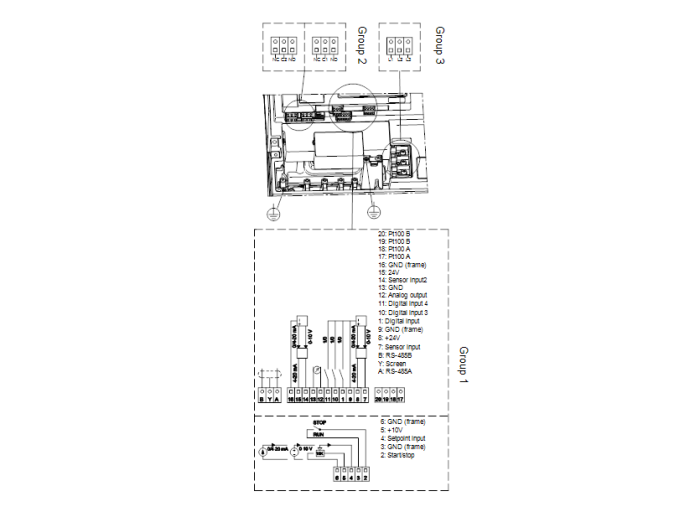

Клеммная коробка имеет контакты:
- Вкл./выкл. насоса (беспотенциальный контакт)
- дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,
- потенциометр для задания значения давления: 5 В, Iмакс=5мА,
- датчик, 0-5 В, 0-10 В, 0(4)-20 мА,
- клемма питания датчика, 24 В, Iмакс = 40мА,
- вход для дополнительного контроля работы по МИН или МАКС(беспотенциальный контакт),
- реле с беспотенциальным переключающим контактом для вывода аварийного сигнала
- RS485 GENIbus.
Производитель | Grundfos |
Страна производителя | Дания |
Гарантия | 3 лет (год) |
Серия | Grundfos CRNE |
Код производителя | 96123438 |
Мощность | 18.5 кВт |
Производительность (л/мин) | 826 |
Максимальный напор | 91.39 м |
Вес | 221 кг |

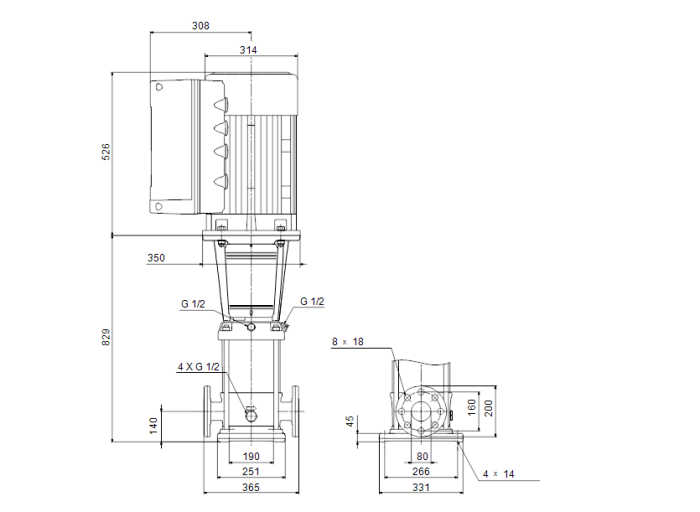

Высота | 1344 мм |
Ширина | 365 мм |
Глубина | 190 мм |
Файлы и документация для Насос для повышения давления Grundfos CRNE 45-3 A-F-G-E-HQQE
- Инструкция по эксплуатации 2.72 MBytes
