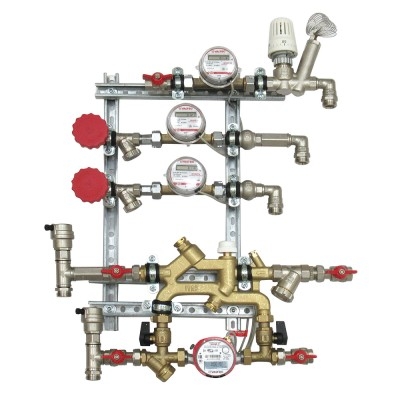

(VT.NM.GFR) Квартирная станция VT.NM.GFR предназначена для подключения отдельной квартиры многоэтажного жилого дома к системам отопления, холодного и горячего водоснабжения и организации учета потребления воды и тепла.
Станция осуществляет очистку холодной и горячей воды от механических примесей, поддерживает давление систем водоснабжения согласно заданному настройкой, оборудована запорной арматурой (шаровые краны с плавным управлением), препятствующей слишком быстрому перекрытию протока, защитой приборов учета от гидроудара, динамическую балансировку рециркуляции горячего водоснабжения, позволяет произвести балансировку квартирной системы отопления, выпуск воздуха и автоматически поддерживать требуемую температуру воздуха в квартире.
На линии рециркуляции ГВС установлен регулятор температуры прямого действия VT.348.
Квартирная станция для систем отопления и водоснабжения VT.NM.GFR комплектуется водосчетчиками с номинальным расходом 1,5 м3/ч и теплосчетчиком с номинальным расходом 0,6 или 1,5 м3/ч. Водосчетчик и теплосчетчик могут быть оборудованы импульсным каналом передачи данных, каналом RS 485 или M-BUS.
Технические характеристики:
Максимальное давление холодной воды – 16 бар.
Максимальное давление горячей воды – 16 бар.
Максимальное давление в системе отопления – 10 бар.
Максимальная температура теплоносителя – 90 °С.
Максимальная тепловая мощность системы отопления – 13,6 кВт, при разнице температур 20 °С.
Подключение к стоякам – 1/2”.
Входы ГВС и ХВС могут быть слева, справа и с диагональным расположением.
Под заказ линии ХВС и ГВС могут делаться диаметром 20 мм (3/4").
Рекомендация для пользователейПри организации поквартирного учета расхода тепла у пользователя появляется возможность снизить расходы на отопление, применив современную автоматику. В качестве наиболее эффективной меры рекомендуем установку комнатного хронотермостата. Применение автоматики с программированием режимов позволяет сэкономить до 35 % затрат (подробнее).
Рекомендовано использовать комплект для подключения квартирных станций №2.
Уважаемые проектировщики! При проектировании линий рециркуляции ГВС примите во снимание следующие рекомендации: 1) минимальный расход теплоносителя через одну квартиру должен составлять не менее 0,03 м куб./ч; 2) оптимальная длина трубопровода рециркуляции – не более 12 м (при необходимости увеличивать длину трубопровода следует проверить на соответствие гидравлические характеристики системы рециркуляции ГВС и рабочую точку насоса); 3) при подборе насоса учитывайте увеличение общего циркуляционного расхода при обеспечении рециркуляции в системе.
Принципиальная схема рециркуляции:
Внимание: в состав квартирных станций с рециркуляцией ГВС не входят гасители гидроударов и редукторы давления системы ГВС и ХВС. Данные изделия необходимо установить в квартирном узле после отвода на систему рециркуляции ГВС. Рекомендуется использовать редукторы давления VT.087 и гасители гидроударов VT.CAR19.
По вопросам проектирования вам готовы ответить наши специалисты:
Кулинич Александр
Тел.: +7 (495) 580 38 80 доб. 2100, +7 926 205 09 15
E-mail: KulinichAV@v-tg.com
Моршнева Елена
Тел.: +7 (495) 580-38-80 доб. 2075, +7 926-241-62-73
E-mail: MorshnevaEA@v-tg.com
Квартирные станции VALTEC выпускаются российским производством ООО «Веста Регионы».
Россия, 142100, Московская обл., г. Подольск, ул. Свердлова, 30, корп. 1.
Характеристики
Производитель | Valtec |
Код производителя | VT.NM.GFR.15.MB.0 |
Вес | 0 кг |
Файлы и документация для Valtec Квартирная станция для систем отопления и водоснабжения с рециркуляцией ГВС 1,5/1,5 м куб./ч, M-BUS
- Технический паспорт 1.24 MBytes
