Характеристики:

Производитель
VALTEC
Код производителя
VT.NM.GPR.00.0.0
Вес
0 кг
Все характеристики
Артикул:VT.NM.GPR.00.0.0
id:149520
Valtec

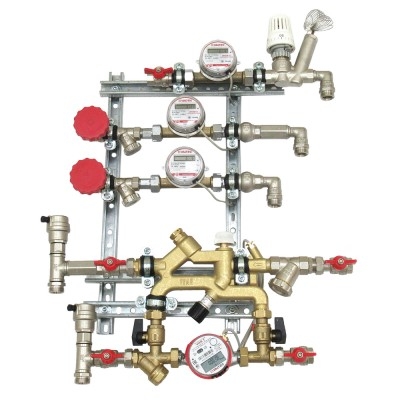

(VT.NM.GPR) Квартирная станция VT.NM.GPR предназначена для подключения отдельной квартиры многоэтажного жилого дома к системам отопления, холодного и горячего водоснабжения и организации учета потребления воды и тепла. Станция осуществляет очистку холодной и горячей воды от механических примесей, поддерживает давление систем водоснабжения согласно заданному настройкой, оборудована запорной арматурой (шаровые краны с плавным управлением), препятствующей быстрому перекрытию протока, защитой приборов учета от гидроудара, функциями динамической балансировки, рециркуляции горячего водоснабжения. Квартирная станция VT.NM.GPR позволяет произвести настройку квартирной системы отопления, выпуск воздуха и автоматически поддерживать требуемую температуру воздуха в квартире. На линии рециркуляции установлен регулятор температуры прямого действия VT.348. Квартирная станция для систем отопления и водоснабжения с рециркуляцией ГВС и перепускным клапаном VT.NM.PR автоматически поддерживает постоянный перепад давления на входе и выходе квартирной системы отопления путем перепуска теплоносителя. Станция комплектуется водосчетчиками с номинальным расходом 1,5 м3/ч и теплосчетчиком с номинальным расходом 0,6 или 1,5 м3/ч. Водосчетчик и теплосчетчик могут быть оборудованы импульсным каналом передачи данных, каналом RS 485 или M-BUS. Технические характеристики: Максимальное давление холодной воды – 16 бар. Максимальное давление горячей воды – 16 бар. Максимальное давление в системе отопления – 10 бар. Максимальная температура теплоносителя – 90 °С. Максимальная тепловая мощность системы отопления – 13,6 кВт, при разнице температур 20 °С. Подключение к стоякам – 1/2”. Входы ГВС и ХВС могут быть слева, справа и с диагональным расположением. Под заказ линии ХВС и ГВС могут делаться диаметром 20 мм (3/4"). Рекомендация для пользователейПри организации поквартирного учета расхода тепла у пользователя появляется возможность снизить расходы на отопление, применив современную автоматику. В качестве наиболее эффективной меры рекомендуем установку комнатного хронотермостата. Применение автоматики с программированием режимов позволяет сэкономить до 35 % затрат (подробнее). Рекомендовано использовать комплект для подключения квартирных станций №2. Уважаемые проектировщики! При проектировании линий рециркуляции ГВС примите во снимание следующие рекомендации: 1) минимальный расход теплоносителя через одну квартиру должен составлять не менее 0,03 м куб./ч; 2) оптимальная длина трубопровода рециркуляции – не более 12 м (при необходимости увеличивать длину трубопровода следует проверить на соответствие гидравлические характеристики системы рециркуляции ГВС и рабочую точку насоса); 3) при подборе насоса учитывайте увеличение общего циркуляционного расхода при обеспечении рециркуляции в системе. Принципиальная схема рециркуляции: Внимание: в состав квартирных станций с рециркуляцией ГВС не входят гасители гидроударов и редукторы давления системы ГВС и ХВС. Данные изделия необходимо установить в квартирном узле после отвода на систему рециркуляции ГВС. Рекомендуется использовать редукторы давления VT.087 и гасители гидроударов VT.CAR19. По вопросам проектирования вам готовы ответить наши специалисты: Кулинич Александр Тел.: +7 (495) 580 38 80 доб. 2100, +7 926 205 09 15 E-mail: KulinichAV@v-tg.com Моршнева Елена Тел.: +7 (495) 580-38-80 доб. 2075, +7 926-241-62-73 E-mail: MorshnevaEA@v-tg.com Квартирные станции VALTEC выпускаются российским производством ООО «Веста Регионы». Россия, 142100, Московская обл., г. Подольск, ул. Свердлова, 30, корп. 1.
Характеристики
Производитель
VALTEC
Код производителя
VT.NM.GPR.00.0.0
Вес
0 кг

Файлы и документация для Valtec Квартирная станция для систем отопления и водоснабжения с рециркуляцией ГВС и перепускным клапаном Б
