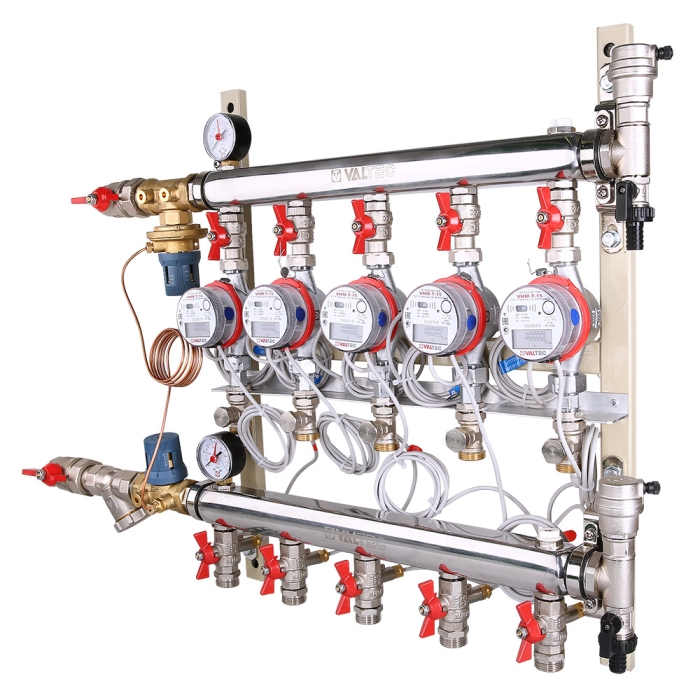

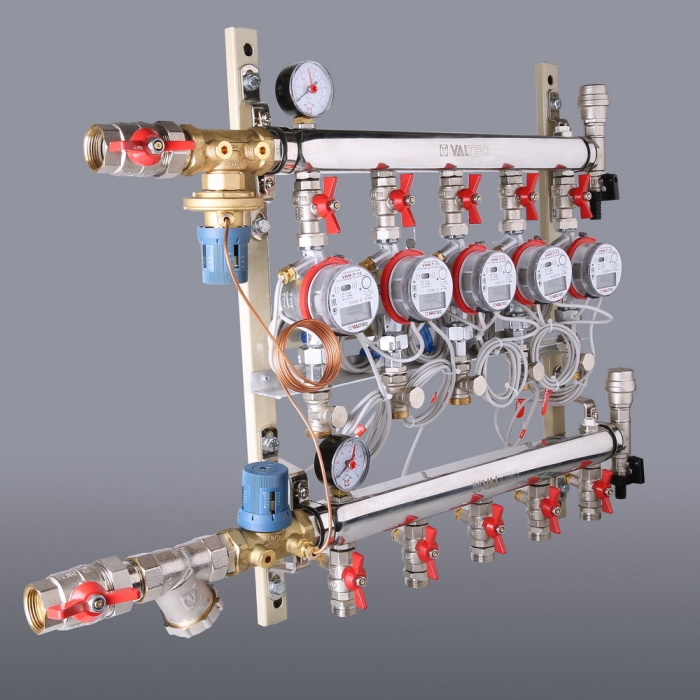

(VT.GPA) Этажный узел применяется в системах водяного отопления многоквартирных домов для распределения тепловой энергии по отдельным потребителям и учета ее расходования (при установке теплосчетчика). Кроме того, модуль позволяет произвести гидравлическую увязку потребителей между собой.

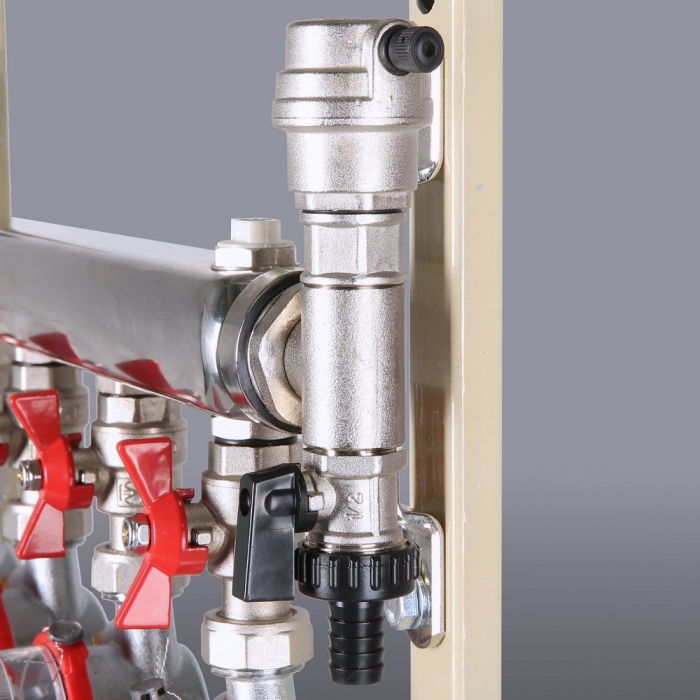

Также узел этажный для поквартирного учета тепловой энергии позволяет осуществлять сервисные операции: выпуск воздуха, очистка теплоносителя, дренаж и заполнение системы. Узлы серии VT.GPA дополнительно позволяют автоматически поддерживать перепад давления на входе и выходе в квартирную систему отопления, тем самым гидравлически увязывая работу узла с остальными элементами системы отопления здания. Диапазон поддерживаемых перепадов давлений: 5–30; 25–60 кПа.
Узел присоединяется к распределительному общему трубопроводу системы отопления (стояку), расположение ввода – левое (L) либо правое (R). К выходам узла присоединяются горизонтальные квартирные однотрубные и двухтрубные системы отопления. Диаметр подключения к стоякам систем отопления – ? или 1”. Максимальная температура теплоносителя – 95 ?С, рабочее давление – 10 бар.

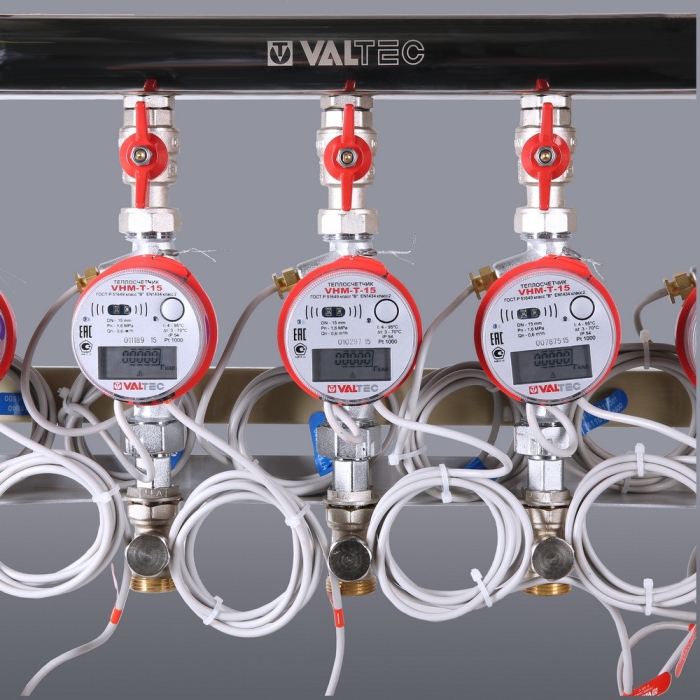

Изделие поставляется в собранном виде, по отдельному заказу узел может быть поставлен в разобранном виде, для последующей сборки на месте. Также он может комплектоваться теплосчётчиками, манометрами и автоматическими воздухоотводчиками. Собранные узлы опрессовываются давлением 15 бар.
Под заказ данные узлы могут быть выполнены на коллекторах из черной стали VTc.510.BS.
В качестве сопутствующих товаров для узла VT.GPA предлагаются комплект манометров VT.GP.31, теплосчетчики, оборудованные импульсным каналом передачи данных, каналом с интерфейсом RS-485 или M-BUS.
Глубина упаковки | 10 см |
Высота упаковки | 10 см |
Ширина упаковки | 10 см |
Производитель | Valtec |
Вес | 0.2 кг |
