Виды стабилизаторов для газового котла и принципы их работы
Основные критерии выбора стабилизатора напряжения
Несколько советов по выбору стабилизатора для газового котла
Рейтинг релейных стабилизаторов напряжения для газового котла
Рейтинг инверторных стабилизаторов напряжения для газовых котлов

Современный газовый котел — достаточно сложное техническое устройство, для устойчивой работы которого требуется надежная и стабильная электрическая сеть переменного тока напряжением 220 вольт. Российские бытовые сети не всегда отвечают европейским требованиям к электропитанию газовой техники и по этой причине практически все сервисные организации рекомендуют устанавливать стабилизаторы напряжения для газовых котлов.
Стабилизатор напряжения для газового котла представляет собой электронное или электромеханическое устройство, на выходе которого с определённой степенью точности поддерживается стабильное синусоидальное напряжение величиной 220 В и частотой 50 Гц. Разные принципы работы и широкий выбор мощности стабилизации часто вызывают определенные трудности при выборе стабилизатора, устранить которые поможет данный обзор.

Виды стабилизаторов для газового котла и принципы их работы

Из всех доступных способов стабилизации напряжения электрической сети, для газовых котлов и систем отопления на их основе доступны три основных вида, работа которых обладает достаточной точностью и отвечает необходимым нормативам безопасности для газового оборудования:

• релейные стабилизаторы напряжения для газовых котлов имеют самую низкую стоимость, а принцип их работы связан с механическим переключением вторичных обмоток сетевого трансформатора. Количество механических реле определяет точность стабилизации, а закрытая конструкция реле исключает искрообразование. Устройства этого типа обладают высокой надежностью, однако их работа сопровождается отчетливым звуком срабатывания реле;
• симисторные (тиристорные) схемы стабилизации по своему принципу работы аналогичны релейным устройствам, в которых механические реле заменены на электронные ключи на основе полупроводников. Такие стабилизаторы полностью бесшумны, однако, как и их релейные аналоги имеют небольшую задержку срабатывания в несколько миллисекунд. Такая задержка, как правило, не критична и не отражается на надежной работе автоматики газового котла;
• инверторные стабилизаторы напряжения для газовых котлов работают по принципу двойного преобразования, в котором переменное напряжение сначала преобразуется в постоянное, а потом на его основе с помощью электронных устройств формируется стабильная синусоида переменного тока 220 вольт. Устройства этого типа обладают нулевой задержкой, а качество синусоиды превосходит устройства других типов.

По точности срабатывания и диапазону входных напряжений инверторные модели стабилизаторов превосходят все остальные виды электроприборов для стабилизации напряжения электрической сети переменного тока.
Электромеханические стабилизаторы напряжения в данном обзоре не рассматриваются, так открытое искрообразование в процессе переключения обмоток автотрансформатора с помощью подвижного контакта не отвечает нормативам безопасности газового оборудования.

Основные критерии выбора стабилизатора напряжения

Категория	Место	Наименование	Страна производителя
Рейтинг релейных стабилизаторов напряжения для газового котла	1	Штиль R 400	Россия
	2	Бастион Teplocom ST-555	Россия
	3	Solpi-M SLP-1000BA	Китай
	4	Ресанта АСН-2000/1-Ц	Россия
	5	Teplocom ST-888-И	Россия
Рейтинг инверторных стабилизаторов напряжения для газовых котлов	1	Штиль ИнСтаб IS550	Россия
	2	Штиль ИнСтаб IS1000	Россия
	3	Штиль ИнСтаб IS1000R	Россия

При выборе стабилизатора напряжения для газового котла необходимо учитывать несколько основных факторов, каждый из которых определяет итоговую цену стабилизатора напряжения:

• мощность электроприбора рассчитывают увеличением паспортной мощности котла в два раза. Это коэффициент учитывает реактивную составляющую пусковых токов циркуляционного насоса и падение реальной мощности стабилизатора при уменьшении напряжения сети переменного тока. Практический опыт показывает, что для большинства настенных моделей газовых котлов достаточно реальной мощности стабилизатора 400 Вт;
• внутренняя планировка и площадь помещения котельной определяют настенный или напольный тип исполнения стабилизатора. Функционально и технически эти два вида электроприборов не отличаются друг от друга, но естественная вентиляция внутреннего пространства настенных моделей организована лучше;
• практически все современные газовые котлы рассчитаны на работу с однофазной электрической сетью переменного тока напряжением 220 вольт, что необходимо учитывать при выборе количества фаз;
• гарантийные обязательства завода изготовителя косвенно свидетельствуют о качестве выпускаемого прибора. С этой точки зрения релейные стабилизаторы компании Бастион с пожизненной гарантией являются безусловным лидером рынка;
• необходимая точность стабилизации напряжения сети переменного тока указывается в паспорте отопительного прибора, что необходимо учитывать при выборе модели стабилизатора. У многих моделей газовых котлов указана точность 220 В ±5 %, которой отвечают не все выпускаемые электроприборы.

Наличие и профессионализм сервисных организаций по обслуживанию и ремонту электроприборов конкретных марок также является косвенным критерием выбора в местности установки газового котла. О качестве и профессионализме сервисных служб можно судить по отзывам на специализированных сайтах и в социальных сетях.

Несколько советов по выбору стабилизатора для газового котла

• многие производители указывают в параметрах стабилизатора полную мощность в вольт-амперах (ВА), которая существенно больше реальной активной мощности в ваттах (Вт). Коэффициент пересчета зависит от конкретной реактивной мощности нагрузки. Для большинства настенных и напольных газовых котлов можно применить величину коэффициент пересчета 0,8. То есть, для определения реальной мощности, нужно величину мощности указанную в ВА умножить на коэффициент 0,8 и мы получим реальную мощность стабилизатора в Ваттах;
• практически все производители газовых котлов указывают на обязательную фазировку подключения настенного или напольного газового котла к электрической сети — нейтральный провод и фаза. Неверная фазировка может привести к перебоям работы котла, частым выходам на ошибку или к полной остановке газового котла автоматикой поджига газа. Сигнализация неправильной фазировки подключения газового котла к стабилизатору является несомненным преимуществом конкретной модели электроприбора;
• при выборе между релейными и инверторными стабилизаторами необходимо учитывать тот факт, что проверенные временем релейные схемы надежнее инверторов, однако качество стабилизации у инверторных электроприборов гораздо выше;
• автоматический байпас (подключение котла напрямую к сети при отказе самого стабилизатора) является хорошим конкурентным преимуществом;
• быстрая замена отказавшего электроприбора часто является критически важным фактором работоспособности газового котла, особенно в зимний период. С этой точки зрения срок ремонта или замены в несколько дней является допустимым, а замена или ремонт в течение нескольких недель или месяцев может отрицательно сказаться на работе газового котла напрямую от сети переменного тока;
• для конкретных районов с крайне нестабильной сетью переменного тока лучше выбирать стабилизаторы напряжения с более широким диапазоном входных рабочих напряжений. С этой точки зрения, у инверторных моделей компании Штиль на сегодняшний день нет конкурентов — ее инверторные модели работают в диапазоне входных напряжений от 90 до 310 В.

Рейтинг релейных стабилизаторов напряжения для газового котла

1. Штиль R 400 — простой, надежный и не дешевый стабилизатор напряжения для газовых котлов отечественного производства относится к релейной группе электроприборов, диапазон входных напряжений для которых лежит в диапазоне от 165 до 265 В. Конструкция и схема стабилизатора отработаны до такой степени, что у данного прибора достаточно положительных отзывов со стажем работы более 10 лет.
Из отличительных особенностей Штиль R 400 можно отметить шесть ступеней регулирования напряжения на выходе устройства, достаточно плавный режим регулирования (± 5 %) и гарантированная работа на полную мощность во всем диапазоне допустимых входных напряжений.

На задней панели прибора расположены две евророзетки для подключения нагрузки, а также установлен автоматический предохранитель.

Достоинства:

• двойная защита нагрузки от аномально высокого входного напряжения предохраняет газовые котлы от ситуаций, которые в обычном режиме гарантированно выводят их из строя;
• автоматическое отключения стабилизатора от сети при повышении ее напряжения выше 300 вольт и автоматическое включение после возврата напряжения к норме;
• высокая перегрузочная способность хорошо подходят для газовых котлов с индуктивным характером нагрузки циркуляционных насосов;
• выходной фильтр высокочастотных помех защищает газовый котел от близких источников сильного электромагнитного излучения.

Недостатки:

• отсутствие индикатора напряжения на передней панели компенсируется серией точечных индикаторов рабочих и аварийных режимов;
• по общему мнению потребителей единственным недостатком прибора является его завышенная цена, которую владельцы вынуждены платить за качество изделия.

Мнение эксперта: очень удачная и надежная модель тульского производителя, 25 лет эксплуатации которой позволили устранить любые конструктивные недостатки. О качестве и надежности электроприбора свидетельствует количество гарантийных ремонтов, которое не превышает 0,5% от общего числа проданных изделий.

2. Ресанта АСН-2000/1-Ц — однофазная модель китайского производства известного латвийского бренда имеет максимальную мощность 2 кВт, что с большим запасом обеспечит работу газовой котельной на несколько контуров с отдельными циркуляционными насосами. Стабилизатор релейного типа имеет в своем составе 4 электромеханических реле, управление работой которых выполнено на базе микропроцессора.
Ресанта АСН-2000/1-Ц обеспечивает точность стабилизации ± 8 %, что существенно ниже средней по рынку величины и часто не соответствует требования производителей котлов по стабильности сети переменного тока. При этом у электроприбора достаточно высокая скорость отклика, которая составляет 7 миллисекунд.

Напольное исполнение прибора требует ровной площадки для его установки. Розетка для подключения нагрузки находится на задней стороне устройства. В состав Ресанта АСН-2000/1-Ц входят четыре системы защиты от аварийных ситуаций — от перегрева, от повышенного напряжения, от электрических помех и от короткого замыкания.

Достоинства:

• встроенные фильтры помех на входе и выходе устройства надежно защищают подключенные приборы от наведенных электромагнитных помех от работы высокочастотного оборудования;
• тепловая защита отключает прибор при превышении мощности нагрузки над мощностью самого стабилизатора;
• цифровой индикатор выходного и входного напряжения обеспечивает потребителя необходимой информацией о параметрах работы электроприбора;
• прибор устойчив к кратковременным перегрузкам по мощности, что хорошо подходит для отопительных котлов с индуктивным характером нагрузки циркуляционных насосов.

Недостатки:

• сервисные инженеры указывают на очень посредственное качество сборки устройства, которое может привести и приводит к выходу стабилизатора из строя.

Мнение эксперта: средний по параметрам и цене однофазный стабилизатор, четыре реле которого не обеспечивают необходимую плавность регулирования напряжения — шаг регулирования 18 вольт. При этом многие сервисные организаций отмечают просто отвратительное качество сборки.

3. Solpi-M SLP-1000BA — бюджетная модель китайского производства обладает одним из самых привлекательных соотношений цены и качества. Стабилизатор работает по электронно-релейному принципу, в котором обмотки трансформатора переключаются с помощью реле, а алгоритм переключения определяется электронной схемой.

Из отличительных особенностей Solpi-M SLP-1000BA стоит отметить достаточно высокую рабочую мощность электроприбора, которая позволяет подключать ряд дополнительных устройств. Точность регулирования находится в диапазоне ± 5 %, что является достаточно высокой величиной для стабилизаторов релейного типа.
Прибор оснащен удобным и информативным светодиодным дисплеем, на который выводится основная информация о режимах работы и срабатывании защиты от аварийных режимов.
К серьезным потребительским преимуществам Solpi-M SLP-1000BA относятся все виды активных защит (перегрузка, короткое замыкание и аварийные величины напряжений), а также двойная защита электроприбора по температуре.

Достоинства:

• два индикатора входного и выходного напряжения качественно улучшают потребительские свойства электроприбора, позволяя визуально контролировать рабочие параметры устройства;
• две евророзетки на корпусе электроприбора позволяют подключать дополнительные устройства, такие как датчик загазованности, комнатный регулятор температуры и т.д.;
• прочный металлический корпус электроприбора надежно защищает устройство от внешних механических нагрузок и соответствует высоким нормативам пожарной безопасности;
• настенное крепление не требует специальных полок или подставок для размещения стабилизатора напряжения для газового котла.

Недостатки:

• некоторые потребители жалуются на отсутствие маркировки фазового провода на выходе стабилизатора, что при неверном подключении иногда приводит к сбоям в работе котла.

Мнение эксперта: достойный представитель китайской промышленности, основные параметры которого и соотношение цены и качества часто не оставляют шансов другим производителям электроприборов релейного типа.

4.Teplocom ST-888-И — однофазная модель релейного типа относится к новому классу электроприборов известного российского производителя Бастион. Запуск ST-888-И в серию произошел в 2020 году. Декларируемые производителем космические технологии включают в себя инновационный алюминиевый корпус изделия и надежный высокопроизводительный микропроцессор, который управляет работой релейной группы.
Из технических особенностей Teplocom ST-888-И стоит отметить автоматическую проверку фазировки подключения газового котла и проверку наличия потенциала на клеммах Земля. Такую особенность оценят владельцы настенных газовых котлов, для которых фазировка имеет очень важное значение при подключении котла к электрической сети. С этой точки зрения необходимо отметить, что отсутствие такой практики в Европе связано с клеммным подключением отопительных приборов, при которой потребитель не может перепутать фазу и ноль подключения котла.

Из других особенностей отметим устанавливаемую владельцем задержку подключения нагрузки в 5 или 90 секунда, а также системы защиты от повышенного напряжения на входе и перегрузки электроприбора по мощности.

Достоинства:

• встроенный светодиодный дисплей показывает величину входного или выходного напряжения, для переключения которых служит специальная кнопка на нижней панели;
• прочный и технологичный алюминиевый корпус надежно защищает электроприбор от механических повреждений;
• при регистрации на сайте компании Бастион, производитель предоставляет пожизненную гарантию на стабилизатор для газового котла, с условиями которой можно ознакомиться в прилагаемом к изделию паспорте;
• владелец ST-888-И получает страховое возмещение от порчи имущества или оборудования от компании Ингосстрах на сумму 3 000 000 рублей;

Недостатки:

• к недостаткам электроприбора можно отнести довольно высокую цену для устройств релейного типа.

Мнение эксперта: заявленная пожизненная гарантия свидетельствует о большой уверенности производителя в качестве собственного оборудования, проверить которое можно только при более длительном опыте эксплуатации.

Рейтинг инверторных стабилизаторов напряжения для газовых котлов

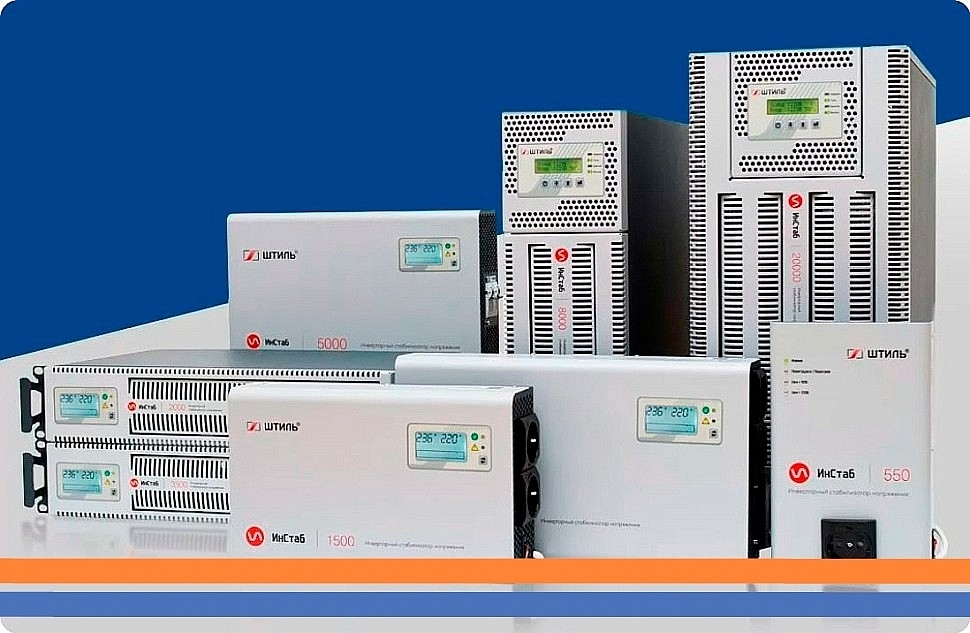

1. Штиль ИнСтаб IS550 — инверторный стабилизатор лидера отечественного рынка мощностью 400 Вт работает по бестрансформаторной схеме двойного преобразования, что гарантирует высокую точность выходного напряжения и неискаженную форму его синусоиды. Данная модель специально разработана для настенных газовых котлов, что в сочетании с адекватной стоимостью делает данное устройство просто идеальным источником энергии.
Из отличительных особенностей Штиль ИнСтаб IS550 стоит отметить удобный формат корпуса для настенного монтажа, очень широкий диапазон входных напряжений (90-310 В) и удобная система световой индикации о параметрах работы стабилизатора.
Еще одной характерной особенностью электроприборов серии Штиль ИнСтаб является автоматически байпас, которые напрямую подключает газовый котел к сети переменного тока в случае выхода электроприбора из строя. Такое техническое решение особенно важно в холодное время года, когда выход из строя обычного стабилизатора может привести к разморозке отопительного контура.

Достоинства:

• пять систем защиты от аварийных режимов работы блокируют работу Штиль ИнСтаб IS550 и автоматически восстанавливают его работу после устранения причин перегрузки, перегрева, короткого замыкания или аварии в сети переменного тока;
• прочный металлический корпус надежно защищает электроприбор от механических повреждений;
• высокая точность поддержания выходного напряжения (± 2 %) гарантирует надежную работу систем автоматики газового котла;
• конвекционный способ охлаждения преобразователя определяет полностью бесшумную работу стабилизатора.

Недостатки:

• некоторые владельцы отмечают небольшой нагрев корпуса электроприбора при полной нагрузке и жалуются на небольшую длину сетевого шнура.

Мнение эксперта: отличная модель для настенных газовых котлов, как по своим параметрам, так и по цене для электроприборов такого класса. Качественный и надежный стабилизатор от безусловного лидера российского рынка.

2. Штиль ИнСтаб IS1000 — однофазная модель повышенной мощности от тульской компании Штиль рассчитана на работу с напольными системами отопления, в состав которых входят два и более циркуляционных насосов. Активная мощность стабилизатора составляет 800 Вт, а высокая перегрузочная способность электроприбора хорошо переносит пусковые токи насосов.
Штиль ИнСтаб IS1000 хорошо адаптирован под российские электрические сети, гарантированная работа в которых составляет 2 года. При этом рабочий диапазон входных напряжения для ИнСтаб IS1000 лежит в пределах от 90 до 310 В.
Стабилизатор напряжения имеет пять систем защиты от аварийных режимов работы — повышенного или пониженного входного напряжения, короткого замыкания, температурного перегрева и неполадок в схеме самого стабилизатора. В последнем случае ИнСтаб IS1000 автоматически подключает газовый котел к сети переменного тока через автоматический байпас.

Достоинства:

• жидкокристаллический дисплей на передней панели электроприбора информирует владельца о всех параметрах стабилизатора и режимах его работы;
• специальный светодиод красного цвета сообщает владельцу о переходе электроприбора в аварийный режим — перегрузка или перегрев;
• молниезащита электроприбора организована на основе быстродействующего варистора, который выдерживает кратковременные броски напряжения до 2 киловольт;
• бесступенчатый способ преобразования напряжения гарантирует высокую точность выходных параметров — не более ± 2 %;
• идеальная форма синусоиды выходного напряжения гарантирует корректную работу автоматики газового котла;
• входные и выходные фильтры обеспечивают надежную защиту нагрузки и самого прибора от электромагнитных помех в диапазоне от 100 кГц до 30 МГц.

Недостатки:

• некоторые владельцы жалуются на длительный срок гарантийной замены отказавшего электроприбора, который достигает 45 дней.

Мнение эксперта: надежный и функциональный стабилизатор от надежного производителя, единственным недостатком которого является пока не отлаженный до конца уровень гарантийного сервиса в регионах.

2. Бастион Teplocom ST-555 — однофазный стабилизатор напряжения релейного типа рассчитан на мощность нагрузки 400 ВА, что позволяет работать практически со всеми газовыми котлами российского или зарубежного производства.
Teplocom ST-555 специально разработан для работы с газовыми котлами, для чего в приборе реализована возможность контроля фазировки подключения газового котла и защита от появления напряжения на клемме Земля. ST-555 обеспечивает стабильное напряжение 220 вольт при колебании входящего напряжение в диапазоне от 165 до 260 В.

Отличительными особенностями Teplocom ST-555 являются пожизненная гарантия в течении всего срока службы электроприбора, который указан в его паспорте, и страхование имущества от компании Ингосстрах на 3 000 000 рублей.
Еще одной особенностью стабилизатора напряжения ST-555 является высокая перегрузочная способность, которая позволяет не учитывать при расчетах требуемой мощности индуктивный характер нагрузки циркуляционного насоса.

Достоинства:

• индикация неверной фазировки и появления напряжения на проводе Земля надежно защищает газовый котел от нештатных режимов работы электрической сети;
• полная самодиагностика всех узлов и режимов работы стабилизатора повышает потребительские качества прибора и увеличивает его конкурентоспособность;
• встроенная защита от молний предохраняет газовый котел от одной из самых распространенных причин выхода его из строя;
• встроенный в корпус автоматический предохранитель не требует замены перегоревших деталей.

Недостатки:

• многие потребители отмечают отсутствие развитой системы индикации как главный недостаток электроприбора.

Мнение эксперта: добротный релейный стабилизатор напряжения для газового котла от очень известного российского производителя. Не лучшее соотношение цены и качества изделия компенсируется развитой и отзывчивой службы сервисной поддержки, которая без долгих разбирательств меняет отказавшие устройства.

3.Штиль ИнСтаб IS1000R — однофазный стабилизатор напряжения от российского производителя в напольном исполнении, которое также подходит для его установки в стойку. Штиль ИнСтаб IS1000R выполнен по бестрансформаторной схеме двойного преобразования, которая гарантирует нулевой отклик и высокое качество синусоиды на выходе электроприбора.

Мощность модели ИнСтаб IS1000R составляет 800 Вт, которой достаточно для работы развитой системы отопления с газовым котлом в качестве источника тепла. Высокая точность поддержания выходного напряжения (± 2 %) гарантирует надежную работу автоматики системы отопления, а мгновенная реакция на изменение напряжения сети не допускает сбоев в работе котла.
Из отличительных особенностей Штиль ИнСтаб IS1000R стоит отметить автоматический байпас, который подключает газовый котел напрямую к сети переменного тока в случае аварии или неисправности самого стабилизатора. При этом прибор предварительно определяет допустимый диапазон напряжения электрической сети для безопасной работы котла — от 187 до 245 вольт.

Достоинства:

• автоматический перезапуск после аварийных режимов работы или пропадания сети переменного тока;
• встроенная защита от импульсных помех гарантирует работоспособность электроприбора при кратковременных скачках напряжения сети (до 2 кВ) во время грозы
