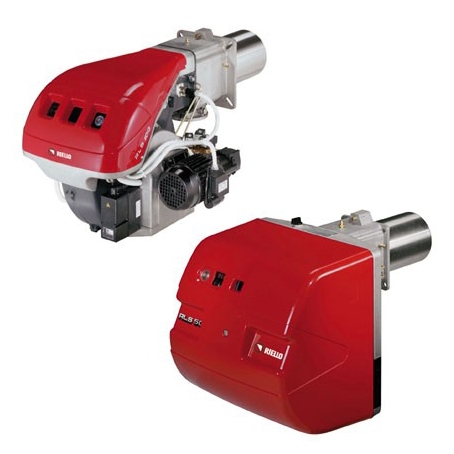

Дизельная горелка Riello ENNE/EMME 4500 TC FS1 3/400/50 230/50

Двухтопливные двухступенчатые прогрессивные или модуляционные горелки серии ENNE/EMME разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне, а также высокий среднесезонный КПД теплофикационной установки в целом. Горелки производятся как с удлиненной головкой (t.l.), так и со стандартной головкой (t.c.). Эта серия горелок включает в себя четыре типоразмера мощностью от 407 до 5000 кВт.

Функциональные характеристики

• настройка горелки без снятия с теплогенератора;
• наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
  наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или одноступенчатый мультиблок);
• топливный насос имеет собственный независимый электропривод;
• регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
• возможность использования горелки как в прогрессивном так и модуляционном режиме работы (при наличие модулятора).
• Стандартная комплектация
• Прокладка для газовой рампы - 1шт.
• Винты для крепления фланца горелки к котлу - 12шт.
• Теплоизоляционная прокладка - 1шт.
• Гибкие топливные шланги - 2шт.
• Штуцер для присоединения топлива (1' нар.резьба) - 2шт.
• Кабельные сальники - 2шт.
• Прокладки - 8шт.
• Инструкция по монтажу, эксплуатации и техническому обслуживанию - 1шт .
• Спецификация запасных частей - 1шт.
• Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.

Подача газа
Подвод газа к горелке может осуществляться как с правой, так и с левой стороны. На горелках серии ENNE/EMME установлена дроссельная газовая заслонка, которая управляется серводвигателем, соединенным с эксцентриком с изменяемым профилем. Благодаря этому, горелки серии ENNE/EMME комплектуются одноступенчатыми газовыми мультиблоками Dungs MBZRDLE 420 CTили одноступенчатыми газовыми рампами серии MBC: MBC 1200 SE50 CT, MBC 1900 SE 65 CFCT, MBC 3100 SE 80 FCCT. Газовые мультиблоки и рампы оборудованы встроенным блоком контроля герметичности клапанов.

В некоторых случаях между горелкой и газовой рампой или мультиблоком нужно установить специальный переходник (адаптер). Необходимость установки адаптера определяется из графиков подбора газовых рамп и мультиблоков.

Мультиблоки и газовые рампы

• ENNE/EMME 1400:
• MBZRDLE 420 CT MBC 1200 SE 50 CT
• MBC 1900 SE 65 FC CT + адаптер D
• ENNE/EMME 2000:
• MBC 1200 SE 50 CT + адаптер I MBC 1900
• SE 65 FC CT+ адаптер F MBC 3100
• SE 80 FC CT+ адаптер G
• ENNE/EMME 3000:
• MBC 1200 SE 50 CT + адаптер I
• MBC 1900 SE 65 FC CT + адаптер F
• MBC 3100 SE 80 FC CT + адаптер G
• ENNE/EMME 4500:
• MBC 1200 SE 50 CT + адаптер I
• MBC 1900 SE 65 FC CT + адаптер F
• MBC 3100 SE 80 FC CT + адаптер G

Подача мазута
На горелках серии ENNE/EMME установлен топливный насос с независимым электроприводом. Подача мазута на горение осуществляется через специальную форсунку с игольчатым клапаном. Между насосом и форсункой имеется электрический подогреватель мазута с термостатическим управлением, который подогревает мазут до вязкости, необходимой для распыления через форсунку и два топливных клапана. На обратном топливопроводе установлен регулятор давления топлива, обеспечивающий необходимый расхода топлива при различных значениях мощности горелки.

Подача воздуха для горения
Регулирование подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки, которая управляется электрическим сервоприводом через эксцентрик с изменяемым профилем. Воздушная заслонка плавно изменяет свое положение при изменении мощности горелки и закрывается при ее остановке.

Дополнительные принадлежности
Ограничительная вставка

С помощью ограничительной вставки можно ограничить длину головки горелки.
