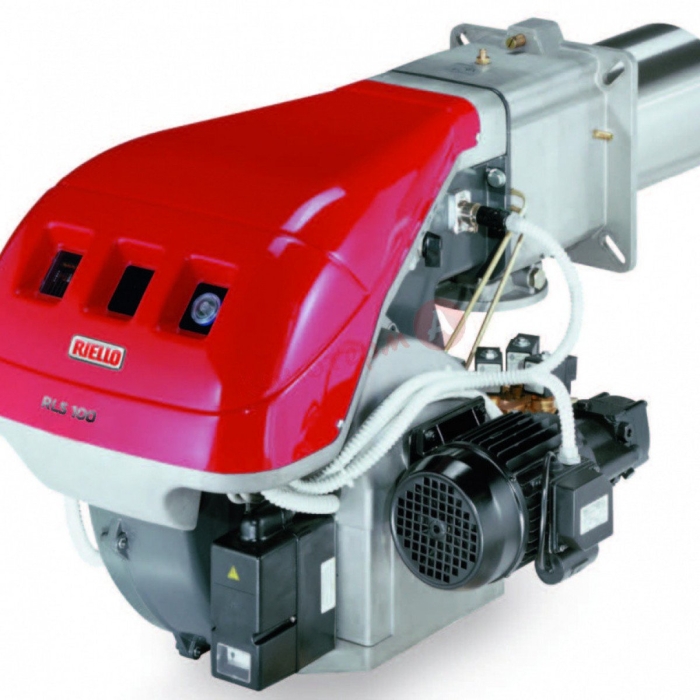

Дизельная горелка Riello RLS 250/M MZ TC FS1 3/400/50 230/50-60

Двухтопливные двухступенчатые прогрессивные или модуляционные (ГАЗ) или двухступенчатые (дизельное топливо) горелки га сниженными выбросами оксидов азота (Low NOx) серии RLS/M MX (MZ) разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме (на газе) обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции.

Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя пять типоразмераов мощностью от 230 до 2460 кВт.

Функциональные характеристики

• настройка и обслуживание горелки без снятия с теплогенератора;
  наличие управляемой сервоприводом воздушной заслонки, закрывающейся при отключении горелки (предотвращает потери тепла через дымоход теплогенератора);
• топливный насос имеет собственный электропривод;
• возможность использования горелки как в прогрессивном так и модуляционном режиме работы (при
• наличие модулятора) (только при работе на газе).
• Стандартная комплектация
• Прокладка для газового фланца - 1шт.
• Фланец для газовой рампы - 1шт.
• Винты для крепления газового фланца - 4шт.
• Теплоизолирующая прокладка - 1шт.
• Винты для крепления фланца горелки к котлу - 4шт.
• Гибкие топливные шланги - 2шт.
• Штуцеры для присоединения топлива (3/8' нар.резьба (68-120), 1' нар.резьба (160-190-250) - 2шт.
• Инструкция по монтажу и эксплуатации - 1шт.
• Спецификация запасных частей - 1шт.
  Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.

Подача газа
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RLS/M MX (MZ) установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем. С горелками этой серии используются одноступенчатые мультиблоки Dungs серии MBD моделей: 412, 415, 420, MBDLE 420 CT и одноступенчатые газовые рампы серии MBC моделей: 1200 SE 50, 1200 SE 50 CT, 1900 SE 65 FC, 1900 SE 65 FC CT, 3100 SE 80 FC CT.

Для присоединения газового мультиблока и рампы к горелке в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.

В качестве отдельной опции на все модели мультиблоков и газовых рамп по дополнительному заказу может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.

Подача газа может осуществляться как с правой, так и с левой стороны от горелки.

Подача воздуха для горения
Регулирование подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно газовой заслонкой и воздушной заслонкой, достигается плавное изменение мощности горелки с сохранением оптимального соотношения топливо - воздух. Сервопривод полностью закрывает заслонку при остановке горелки.

Дополнительные принадлежности
Ограничительная вставка

С помощью ограничительной вставки можно ограничить длину головки горелки.
