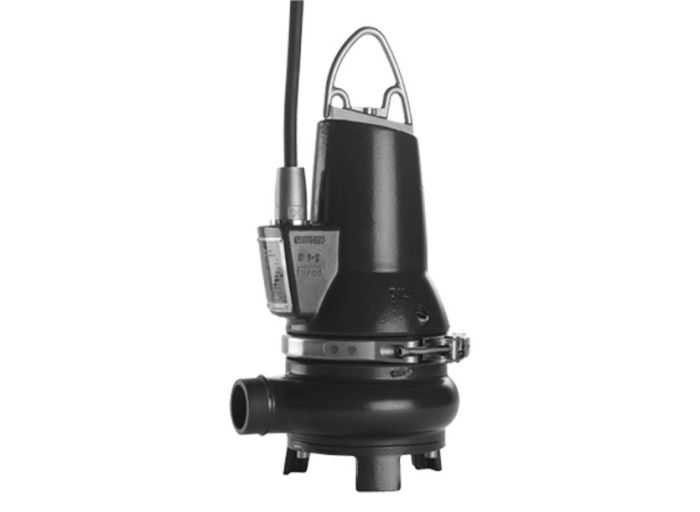

Дренажный насос Grundfos EF30.50.09.EX.2.1.502

EF30.50.09.EX.2.1.502
Насосы EF предназначены для отведения дренажных и канализационных стоков от частных домов, ферм небольших промышленных предприятий.

Насосы EF оснащены полуоткрытым одноканальным рабочим колесом, обеспечивающим перекачивание воды с твердыми включениями. Области применения:
дренаж и отведения поверхностных вод с небольшими загрязнениями
отведение воды с волокнистыми включениями, например из прачечных
отведение сточных вод от зданий, кроме стоков из туалетов
отведение сточных вод от промышленных здание, кроме стоков из туалетов.
Компактный дизайн делает насос подходящим и для временной и для постоянной установки.

Насос представляет собой чугунный погружной насос со встроенным погружным 1--фазным электродвигателем. Сертификаты: LGA, ATEX
Насос оборудован промежуточной масляной камерой, предварительно наполненной нетоксичным специальным маслом.

Для более простого демонтажа насос оснащен кабельным разъемом. Для предотвращения попадания в электродвигатель влаги в кабельный разъем устанавливается полиуретановая заглушка.

Зажим между корпусом насоса и электродвигателем обеспечивает простоту и безопасность демонтажа и сборки. Для проверки насоса на месте эксплуатации специальных инструментов не требуется.

Насос оснащен двойным уплотнением вала с картриджем уникальной конструкции. Это упрощает процедуру замены уплотнения вала на месте эксплуатации насоса, для которой не требуется специальных инструментов, и исключает риск неправильной установки уплотнения.

Электродвигатель с классом изоляции F оснащен шарикоподшипниками с глубоким желобом с консистентной смазкой на весь срок эксплуатации.

Насос с напорным отверстием R 2 готов как к свободной установке, так и к установке с помощью системы с автоматической трубной муфтой.

Система управления:
Реле влажности: без реле влажности
Датчик воды в масле: без датчика воды в масле
AUTOADAPT: Нет

Жидкость:
Диапазон температур жидкости: 0 .. 40 °C
Плотность: 998.2 кг/м³

Технические данные:
Тип рабочего колеса: Полуоткрытое
Максимальный размер частицы: 30 мм
Первичное уплотнение вала: SIC/SIC
Вторичное уплотнение вала: LIP SEAL, NBR
Макс. гидравлическое КПД: 60 %
Данные на фирменной табличке: LGA, ATEX
Допуски по рабочим хар-кам: ISO9906:2012 3B2

Материалы:
Корпус насоса: Чугун
EN-GJL-250
Рабочее колесо: Чугун
EN-GJS-500-7

Монтаж:
Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 6 бар
Выход насоса: R 2
Максимальная глубина установки: 10 м
Автоматическая трубная муфта: Y

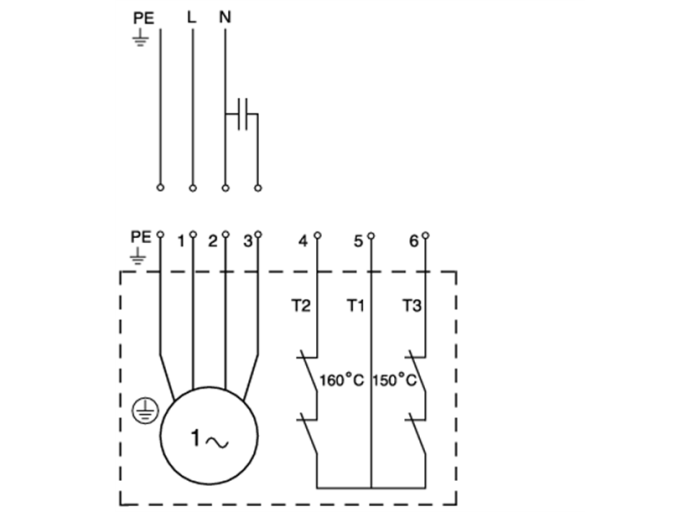

Данные электрооборудования:
Потребляемая мощность - P1: 1.3 кВт
Номинальная мощность - P2: 0.9 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 230 В
Допуст.откл-е напряж: +6/-10 %
Макс. число пусков в час: 30
Номинальный ток: 6.1 A
Расчетное значение тока от 3/4 нагрузки: 5.1 A
Расчетное значение тока от 1/2 нагрузки: 4.1 A
Пусковой ток: 38 A
Расчетное значение тока без нагрузки: 2.6 A
Cos phi - коэф-нт мощности: 0.96
Cos phi - коэф. мощности при 3/4 нагрузки: 0.92
Cos phi - коэф. мощности при 1/2 нагрузки: 0.86
Номинальная скорость: 2870 об/м
Крутящий момент заторможенного ротора: 6.5 Нм
Распределение крутящего момента: 7 Нм
Момент инерции: 0.0037 кг м²
КПД двигателя при полной нагрузке: 67 %
КПД двигателя при 3/4 нагрузки: 63 %
КПД двигателя при 1/2 нагрузки: 55 %
Размер конденсатора - работа: 30 мкФ
Количество полюсов: 2
Способ запуска: прямой пуск
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: да
Длина кабеля: 10 м
Тип кабеля: H07RN-F
Тип кабельной вилки: NO PLUG
