Горелки MULTICALOR поставляются в модульной системе упаковок в следующих исполнениях:
- AB: двухступенчатая на газе и дизельном топливе/плавный пуск на дизельном топливе
- PR-AB: плавно-двухступенчатая мех. на газе/двухступенчатая - плавный пуск на дизельном топливе
- PR: плавно-двухступенчатая механическая на газе и дизельном топливе
BBCH: тело горелки с пламенной головой → короткая голова TC и длинная голова TL.
Шарнирный фланец у моделей 1500.1 - 1800.1 упрощает обслуживание.
GT: отдельная газовая рампа → исполнение по EN676 или на экспорт
GTCP: соединительный патрубок между газовой рампой и горелкой начиная с модели 170.1
FGDR: стабилизатор давления газа с фильтром для двойных соленоидных клапанов VCS Kromschröder
ФИЛЬТР: для двойных газовых клапанов VGD Siemens
KITTC-...: комплект контроля герметичности согласно EN676, обязателен при мощности выше 1200 кВт
KITPRES...: реле макс. давления газа
КОМПЛЕКТЫ И ПРИНАДЛЕЖНОСТИ могут быть добавлены согласно требованиям местных правил монтажа (шумоглушитель, шаровый кран, антивибрационная вставка...)
Исполнение по EN676:
- Газовый мультиблок Dungs: компактная сборка из двойного соленоидного клапана с встроенными фильтром, стабилизатором и реле минимального давления до модели MULTICALOR 200.1
- Двойные соленоидные клапаны VCS Kromschröder c реле мин. давления + отдельный стабилизатор давления и газовый фильтр FGDR
- Двойные газовые клапаны с приводами и регулятором VGD Siemens§ + газовый фильтр
- KITTC-... комплект контроля герметичности согласно EN676, обязателен при мощности выше 1200 кВт
- KITPRES... Реле макс. давления газа дополнительно согласно местным регламентам безопасности
Экспортное исполнение (прочие дополнительные элементы должны быть дозаказаны монтажником в соответсвии с местными регламентами безопасности):
- Двойные соленоидные клапаны VCS Kromschröder: двойные соленоидные клапаны c встроенным реле мин. давления
- Двойные газовые клапаны с приводами и регулятором VGD Siemens
Производитель | Ecoflam |
Серия | Ecoflam MULTICALOR |
Гарантия | 1 лет (год) |
Страна производителя | Италия |
Код производителя | 3142638 |
Диаметр присоединительного фланца | 1500 мм |
Напряжение сети | Трехфазное |
Максимальная мощность | 1770 кВт |
Максимальный расход | 175 л/ч |
Количество ступеней | Двухступенчатая |
Минимальная мощность | 342 кВт |
Минимальный расход | 5 л/ч |
Вид топлива | Комбинированное топливо |
Вес | 172 кг |
Высота | 1750 мм |
Ширина | 2380 мм |
Глубина | 1450 мм |

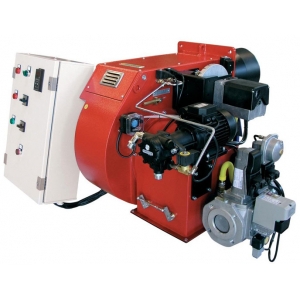

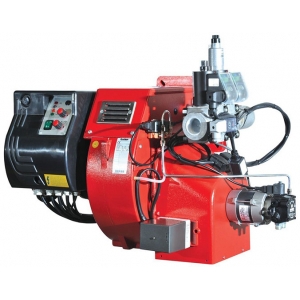

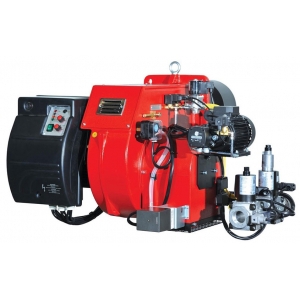

Файлы и документация для Ecoflam MULTICALOR 170.1 PR-AB TC
- Руководство по эксплуатации 1.61 MBytes
