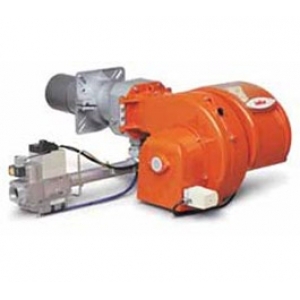

Газовая горелка Baltur (Балтур) TBG 200 LX PN V 50Hz

Газовая горелка Baltur (Балтур) TBG 200 LX PN V 50Hz

Минимальная мощность - 475 кВт

Максимальная мощность - 2000 кВт

Технические и функциональные характеристики

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40, установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).

Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.

Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.

Закрытие воздушной заслонки в положении покоя.

Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).

Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).

Электрический щит класса защиты IP55.

Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.

Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.

Конструктивные характеристики

Корпус выполнен из легкого сплава алюминия.

Центробежный вентилятор из легкого сплава алюминия.

Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.

Электрический двигатель вентилятора, контролируемый электронно преобразователем частоты (вариант V).

Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.

Электрический щит выполнен из легкого сплава алюминия.

Электрические соединения выполнены на печатной схеме.

Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.

Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.

Обнаружение пламени посредством электрода ионизации.

Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.

"Умные" разъемы горелки/рампы (для защиты от неправильного использования).
