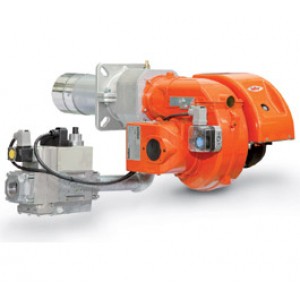

Газовая горелка Baltur (Балтур) TBG 45 50Hz

Газовая горелка Baltur (Балтур) TBG 45 50Hz

Минимальная мощность - 100 кВт

Максимальная мощность - 450 кВт

Технические и функциональные характеристики

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.

Одноступенчатая (вкл/выкл).

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

Регулировка расхода воздуха на горение.

Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.

Возможность добавления устройства для контроля уплотнения клапана.

Оборудована одним коннектором с 7контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.

Высокоэффективный центробежный вентилятор.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Окошко для контроля пламени.

Привод вентилятора ― однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Ручная регулировка потока.

Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.

Проверка наличия пламени через ионизацию электродов.

Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.

Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.

Электрические соединения выполнены на печатной схеме.

Высоконадежные разъемы для соединения с газовой рампой.

Розетка с 7 контактами для электропитания горелки и поключения термостата.

Подготовлена для подключения к микроамперметру с ионизационным кабелем.

Электропроводка класса защиты IP44.
