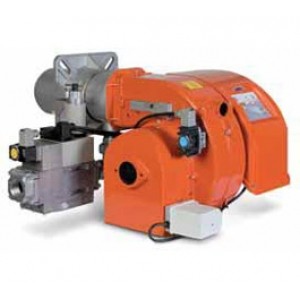

Газовая горелка Baltur (Балтур) TBG 60 PN 50Hz

Технические и функциональные характеристики

• Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
• Функционирование на двух прогрессивных ступенях/модуляционное.
• Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
• Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
• Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Образование газовоздушной смеси в воздуходувной трубе.
• Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
• Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
• Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
• Возможность добавления устройства для контроля уплотнения клапана.

TBG 45 - 60 PN

• Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
• Регулировка минимального и максимального расхода воздуха посредством электрического сервопривода.
• Соотношение модуляции: 1:4.
• Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу.

TBG 85 - 120 - 150 - 210 PN

• Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
• Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
• Закрытие воздушной заслонки в положении покоя.
• Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
• Электрический щит класса защиты IP55.
• Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.
• Соотношение модуляции: 1:3.

Конструктивные характеристики

• Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
• Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
• Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
• Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
• Окошко для контроля пламени.
• Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
• Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
• Проверка наличия пламени через ионизацию электродов.
• Электрические соединения выполнены на печатной схеме.
• Высоконадежные разъемы для соединения с газовой рампой.
• 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
• Подготовлена для подключения к микроамперметру с ионизационным кабелем.
• Электропроводка класса защиты IP44.

TBG 45 - 60 PN

• Высокоэффективный центробежный вентилятор.
• Привод вентилятора ― однофазный электрический двигатель для TBG 45, трехфазный для TBG 60 (электронно контролируется преобразователем частоты, вариант V).
• Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.
• Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.

TBG 85 - 120 - 150 - 210 PN

• Центробежный вентилятор из легкого сплава алюминия.
• Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
• Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.
• Электрический щит выполнен из легкого сплава алюминия.
• Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
• Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
