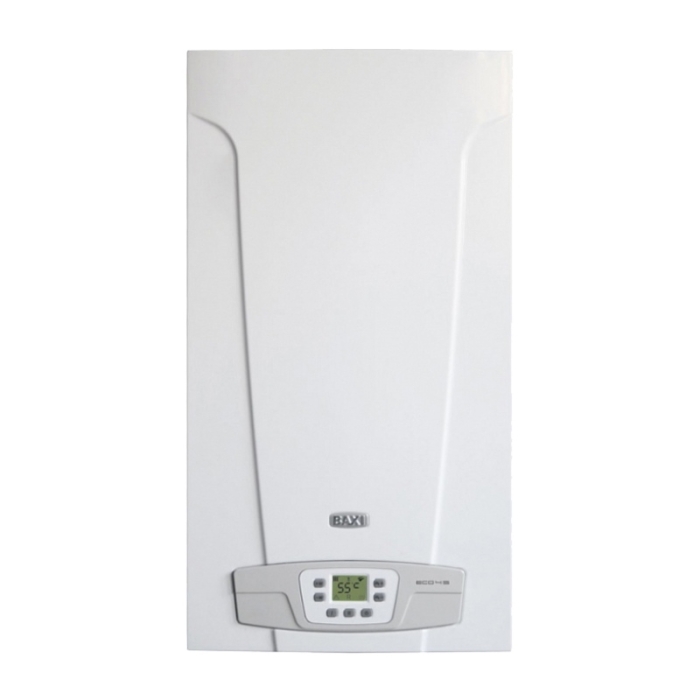

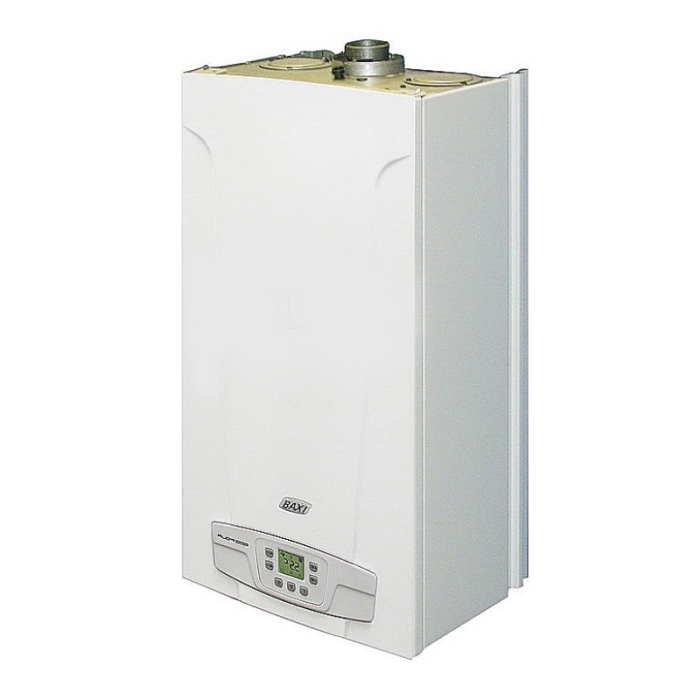

Газовый котел Baxi ECO-4s 10F

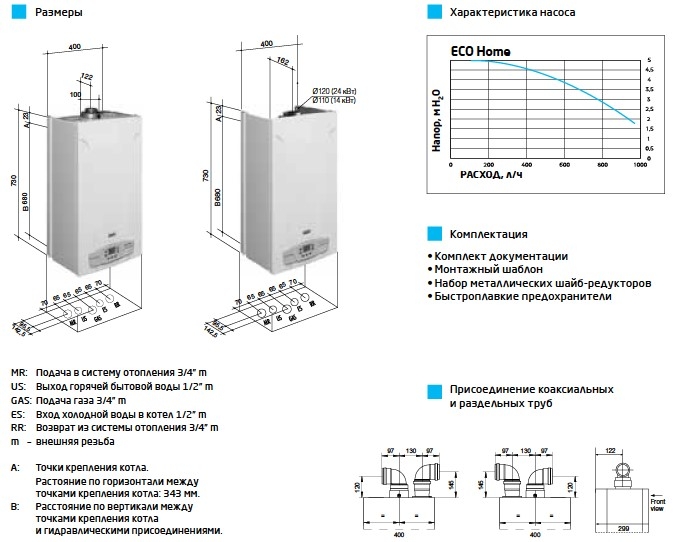

Настенные газовые котлы ECO-4s 10F отличаются компактностью (730х400х299 мм), надежностью и простотой установки, эксплуатации и обслуживания. Модель оснащена гидравлической группой из композитных материалов, двумя раздельными теплообменниками на отопление и ГВС и турбинным датчиком протока – расходомером, который дает потребителю еще больший комфорт при пользовании горячей водой. Несомненным преимуществом котлов ECO-4s является простой и привычный интерфейс управления обеспечивающий полную информацию о работе котла и расширенную самодиагностику.
Газовая система
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
- Плавное электронное зажигание;
- Рассекатели пламени на горелке изготовлены из нержавеющей стали;
- Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
- Возможна перенастройка для работы на сжиженном газе.

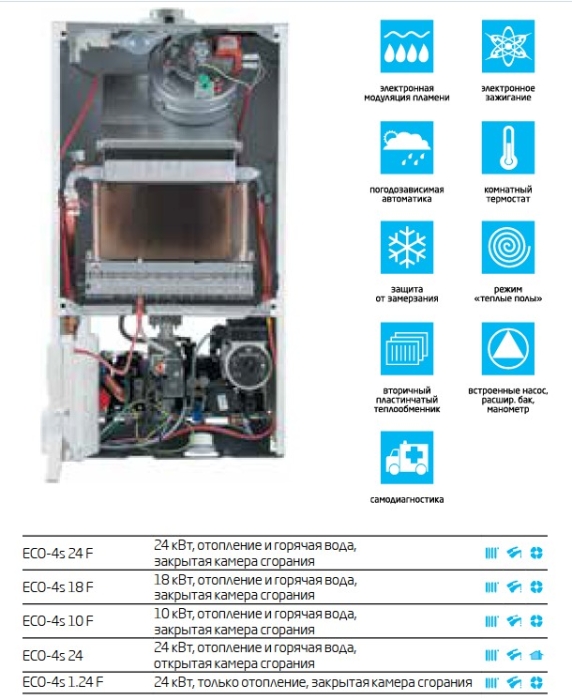

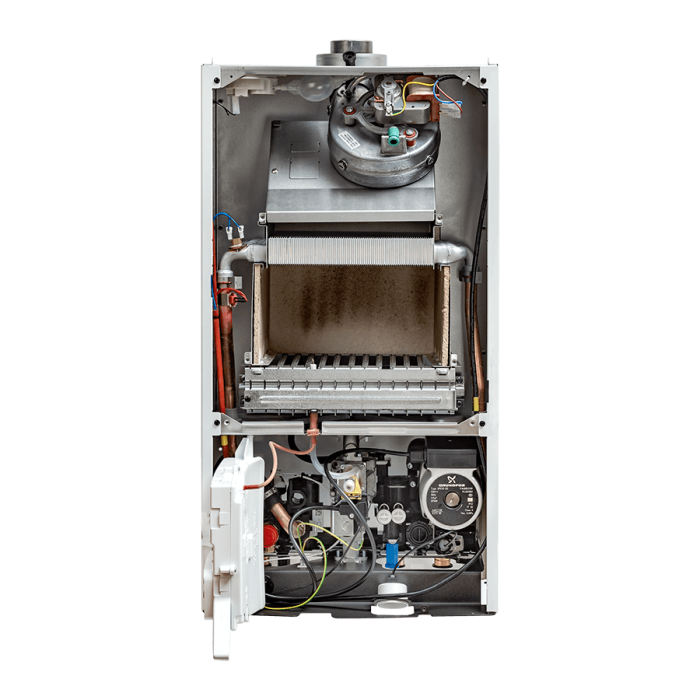

Гидравлическая система
- Гидравлическая группа из композитных материалов;
- Турбинный датчик протока горячей воды (расходомер);
- Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
- Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
- Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
- Трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
- Манометр;
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной воды;
- Возможность подключения к солнечным коллекторам.
Температурный контроль
- Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
- Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры;
- Возможность подключения комнатного термостата и программируемого таймера.
Устройства контроля и безопасности

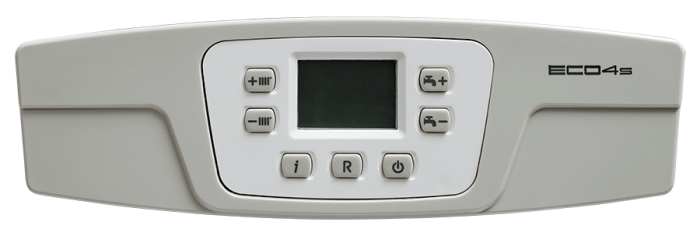

- Жидкокристаллический дисплей с кнопочным управлением;
- Электронная система самодиагностики;
- Возможность вывода сигнала о блокировке котла на пульт диспетчера;
- Ионизационный контроль пламени;
- Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
- Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
- Прессостат в системе отопления — срабатывает при недостатке давления воды;
- Предохранительный клапан в контуре отопления (3 атм.);
- Система защиты от замерзания в контурах отопления и ГВС.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ОТОПЛЕНИЕ И ГОРЯЧАЯ ВОДА |
ТОЛЬКО ОТОПЛЕНИЕ ECO-4s 1.24F |
||||
|
ECO-4s10F |
ECO-4s18F |
ECO-4s 24F |
ECO-4s 24 |
|||
|
|
||||||
|
Макс. полезная тепловая мощность |
кВт |
10 |
18 |
24 |
24 |
24 |
|
Мин. полезная тепловая мощность |
кВт |
10 |
9,3 |
9,3 |
9,3 |
9,3 |
|
Макс. потребляемая тепловая мощность |
кВт |
11,3 |
20 |
25,8 |
26,3 |
25,8 |
|
Мин. потребляемая тепловая мощность |
кВт |
11,3 |
10,6 |
10,6 |
10,6 |
10,6 |
|
Макс. расход природного/сжиженного газа |
м3/ч (кг/ч) |
1,19 (0,88) |
2,11 (1,55) |
2,73 (2,00) |
2,78/(2,04) |
2,73/(2,0) |
|
Макс. производительность (КПД) |
% |
92,9 * |
92,5 |
92,9 |
91,2 |
92,9 |
|
Производительность (КПД) при 30% мощности |
% |
90,4 * |
89,9 |
90,4 |
89,3 |
90,2 |
|
Емкость/давление заполнения расшир. бака |
л/бар |
6/0,5 |
6/0,5 |
6/0,5 |
6/0,5 |
6/0,5 |
|
Камера сгорания |
закр. |
закр. |
закр. |
откр. |
закр. |
|
Производитель | BAXI |
Серия | ECO-4s |
Страна производителя | Италия |
Код производителя | 7659668 |
Гарантийный срок | 2 лет (год) |
Тепловая мощность, кВт | 10 кВт |
Отапливаемая площадь | 100 кв. м. |
Количество контуров | Двухконтурный |
Тип камеры сгорания | Закрытая |
КПД, % | 93 |
Размещение | настенный |
t теплоносителя (макс.) | 85 °C |
Тип питания | однофазное |
Тип отопительного котла | газовый |
Управление | электронное |
Встроенный бойлер | нет |
Выход под ГВС | 1/2 |
Диаметр коаксиального дымохода | 60/100 мм |
Материал первичного теплообменника | медь |
Энергонезависимый | Нет |
Материал теплообменника ГВС | Нержавеющая сталь |
Принцип работы газового котла | конвекционный |
Патрубок подключения контура ГВС | 1/2 |
Топливо | газ |
Функции | газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, автодиагностика, защита от блокировки насоса |
Патрубок подключения контура отопления | 3/4 |
Встроенный циркуляционный насос | есть |
Обеъм расширительного бака, л | есть |
Особенности | дисплей, подключение внешнего управления, подключение теплого пола |
Патрубок подключения газа | 3/4 |
Расход сжиженного газа, кг/час | 1.19 |
Погода зависимая автоматика | Да |
Вес | 30 кг |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 676 мм |
