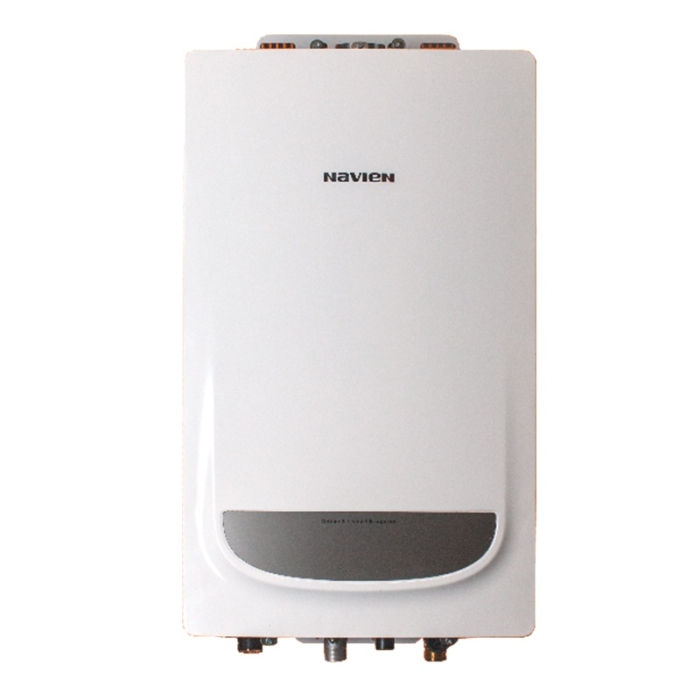

Газовый котел Navien Deluxe S COAXIAL-20k

Сохранив все преимущества первого поколения Deluxe — вентилятор с изменяемой частотой вращения, дифференциальный датчик давления воздуха, защита контроллера от перепадов напряжения, модель Deluxe S получила значительные изменения гидравлических компонентов. Упрощен процесс снятия и замены таких узлов как вторичный теплообменник, трёхходового клапана, а также узлов гидрогруппы.

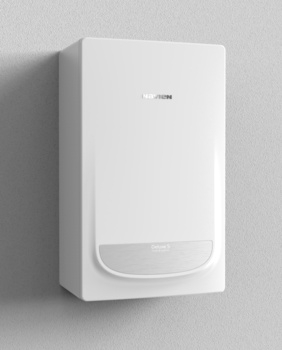

Отличие котла Deluxe S от просто Deluxe во внешнем виде и малых габаритах. Дизайн котла Navien Deluxe S стал более современным и лаконичным. Системы подключения котла переработаны, аппарат имеет европейский тип подключения системы отопления и водоснабжения, что позволит с минимальными затратами поменять устаревший европейский котёл на новый Навьен.

Были изменены присоединительные размеры камеры сгорания к дымоходу. Сейчас для подключения коаксиального дымохода не требуется переходник и можно использовать универсальные дымоходы.

Уровень шума при работе этого газового котла снижен до 40 дБ.

Также снижено минимальное значение давления газа необходимого для розжига и поддержания горения, теперь оно составляет всего 2,5 мбар (0.00025 МПа).

Изменения коснулись всех систем котла и в результате получен премиальный уровень комфорта и надежности с сохранением прежнего ценового диапазона.

Особенности Navien Deluxe S Coaxial 20K

• адаптированы к Российским условиям эксплуатации;
• раздельные теплообменники из нержавеющей стали
• модулируемая система турбонаддува, благодаря которой в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству газа, что позволяет снизить расходы на газ;
• модуляция мощности горелки;
• циркуляционный насос с автоматическим воздухоотводчиком;
• встроенный расширительный бак объёмом 8 л;
• выносной пульт управления с ЖК-дисплеем, встроенным датчиком температуры и режимом таймера в комплекте с котлом;
• семь ступеней защиты;
• автоотключение в случае:
  • внезапного погасания пламени на горелке;
  • перегрева теплообменника;
  • отсутствие циркуляции теплоносителя;
  • отсутствие достаточной тяги в дымоходе;
• возможность установки коаксиальной и раздельной системы дымоудаления;
• возможность эксплуатации, как на природном, так и на сжиженном газе.

Преимущества Navien Deluxe S Coaxial

Стабильная система защиты от замерзания. При падении температуры в помещении, в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе отопления. При падении температуры отопительной воды ниже 6°С, автоматически включается горелка и прогревает теплоноситель до 21 °С.

Модулируемая система турбонаддува. Вентилятор турбонаддува, установленный в котлах Navien Deluxe S под камерой сгорания, измеряет скорость вращения по сигналу, поступающему от датчика давления воздуха APS(Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая систем работы котлов Navien Deluxe, с установкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов Navien Deluxe, повысилась без увеличения количества потребляемого газа, а КПД котлов Navien Deluxel с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.

Теплообменник из нержавеющей стали. По сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах Navien Deluxe, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.

Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети. Котлу Navien Deluxe S 20K не страшны даже значительные отклонения напряжения — при колебаниях +/-30% от 230 В, он продолжает работу, гарантируя высокий уровень безопасности. Защищает его от перепадов специальный чип SMPS (Switched-Mode Power Supply), установленный на микропроцессоре и защищающий агрегат от поломок.

Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети.

При колебаниях напряжения в электросети ±30% от 230В, 50Гц, срабатывает защитный чип SMPS (Switched-Mode Power Supply) на микропроцессоре. Котёл при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки.

Экономичный расход топлива, работа даже при низком входном давлении газа. Достигается благодаря установленному датчику обратной линии — он не только не допускает чрезмерного расхода газа, но и существенно продлевает срок службы теплообменника и котла за счёт сокращения числа циклов включения/выключения. Важным преимуществом котлов из серии Delux является их приспособленность к отечественному давлению газа - они способны стабильно работать даже при низком давлении от 4 мбар.

Возможность пользоваться горячей водой при низком входящем давлении воды в системе водопровода. Котёл стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.

Исключительная технология обогрева - постоянная адаптация к условиям помещения. В комплекте с котлом поставляется русифицированный выносной пульт управления, который позволяет не только экономно расходовать топливо и сокращать расходы на отопление, но и постоянно поддерживать комфортную температуру с учетом особенностей помещения и устанавливать оптимальный режим нагрева хозяйственной воды. Пульт оснащен жидкокристаллическим дисплеем со встроенной подсветко. Управление с помощью этого пульта не вызовет сложностей, благодаря функции голосового помощника.

Семь ступеней защиты:

• датчик APS для контроля работы системы дымоудаления и влияющего на обороты вентилятора;
• встроенный в плату управления чип SMPS для защиты от колебаний в электросети в пределах 30% от 230В;
• термостат для защиты от перегрева первичного теплообменника;
• датчик протока отопительной воды;
• ионизационный контроль наличия пламени;
• предохранительный клапан сброса избыточного давления в системе отопления на 3 бар;
• система защиты от замерзания. Если температура ОВ опускается ниже 10°С, автоматический запускается циркуляционный насос обеспечивая циркуляцию теплоносителя в системе отопления. При падении температуры ОВ ниже 6°С автоматически включается горелка и подогревает теплоноситель до 21 °С;
• автоматическая система защиты от заклинивания. Если котёл подключён к коммуникациям и не используется в течении 24 часов, включается циркуляционный насос на 30 секунд, и трёхходовой кран переключается из положения ОВ в положение ГВС и обратно;

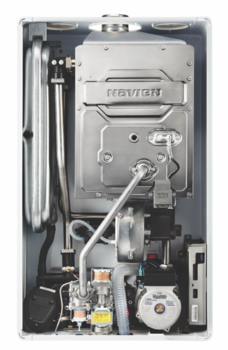

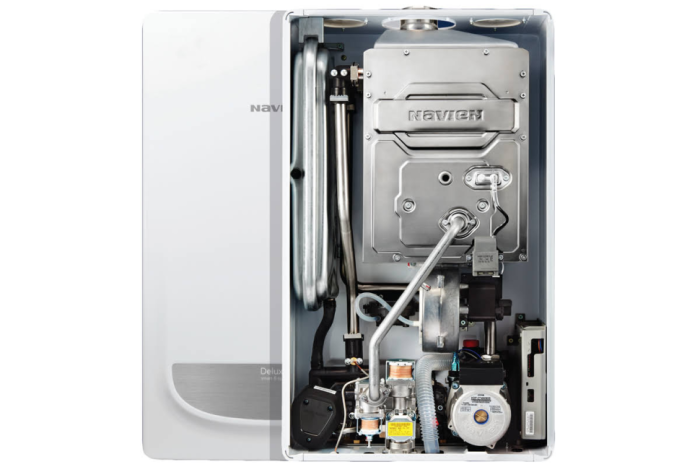

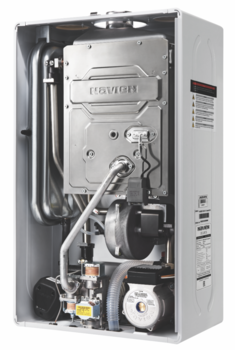

Конструкция котла Navien Deluxe S Coaxial 20K

Пульт управления котлом Navien Deluxe S Coaxial
