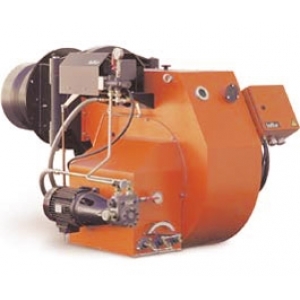

Горелка на комбинированном топливе GI MIST 1000 DSPGM CE 50Hz

Технические и функциональные характеристики:

• Горелка для газа/светлых нефтепродуктов.
• Двуступенчатая прогрессивная.
• Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40, установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
• Способна работать с любым типом камеры сгорания.
• Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
• Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
• Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости демонтажа горелки с котла.
• Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
• Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
• Оборудование для автоматического переключения топлива.

GI MIST 350 - 420 - 510 DSPGM

• Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним линейным фильтром. Форсунки в комплект не входят и заказываются отдельно в зависимости от необходимого потока.

GI MIST 1000 DSPGM

• Включает изоляционную прокладку для крепления к котлу, два шланга, фильтр линии; форсунка не входит в комплект поставки и заказывается отдельно, так как подбирается с учетом требуемой мощности.

Конструктивные характеристики:

• Высокоэффективный центробежный вентилятор.
• Впускное устройство для воздуха горения с устройством регулировки потока.
• Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
• Трехфазный электромотор для вентилятора и другой для насоса.
• Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
• Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
• Шестеренный насос с регулятором давления.
• Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
• Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
• Проверка наличия пламени через UB фотоэлемент.
• Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и соединения с электронным регулятором мощности.
• Уровень защиты электроустановки IP40.

GI MIST 350 - 420 - 510 DSPGM

• Часть вентилятора из алюминиевого сплава.
• Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
• Газовая рампа с клапаном регулировки, функционирования, безопасности и пилотный клапаном, блоком контроля герметичности, реле минимального и максимального давлений, регулятором давления и газовым фильтром.
• Контрольная панель, состоящая из переключателей стоп/выкл., переключателя автомат./ручн. И мин./макс., переключателя смены топлива, индикаторов работы, блокировки и использования топлива.

GI MIST 1000 DSPGM

• Часть вентилятора из стали.
• Фланец соединения горелки с котлом является фиксированным и оснащен шарниром для облегчения демонтажа узла распыления и диска пламени.
• Главная газовая рампа оснащена клапаном регулировки, рабочим клапаном, клапаном безопасности и пилотным, блоком контроля герметичности, реле минимального и максимального давлений, регулятором давления и газовым фильтром.
• Газовая рампа для розжига горелки оснащена клапаном функционирования и безопасности, реле минимального давления, регулятором давления и газовым фильтром.
• Бортовой параллельный модуль и отдельная панель управления состоящая из:
  1) Переключатель старт/стоп.
  2) Переключателя ручн/автомат. и мин./макс.
  3) Переключателя смены топлива.
  4) Контрольные лампочки функционирования, блокировки и используемого топлива.
