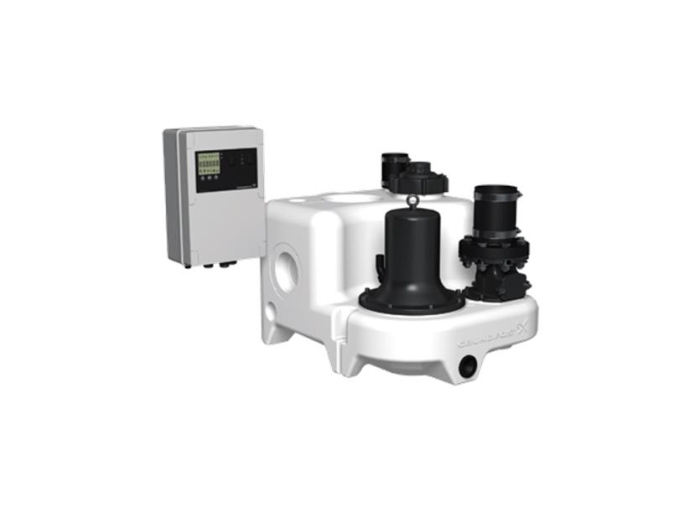

Канализационная установка Grundfos M.12.3.4

Канализационная установка Multilift M 12.3.4 с кабелем электродвигателя 4 м применяется для сбора и перекачивания сточных вод, в том числе и фекальных, образующихся ниже уровня канализационной системы в административных и промышленных зданий.

Номинальная скорость 1430 об/мин

Тип рабочего колеса - свободно-вихревое

Режим работы S3-50%, 1мин

Multilift поставляется полностью готовым к установке, состоит из полностью резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня. Полностью герметичный резервуар обладает всеми необходимыми патрубками для подключения впускной трубы от 180 до 250 мм, вентиляционной трубы DN50 и ручного мембранного насоса (принадлежность).

Сборный резервуар содержит 7 входных патрубков по периметру. Выходной патрубок 2x DN100 с одним уплотнениtv, гнездо для входа по бокам 2 х DN100, DN100 верхний подвод воды. 2x DN50 сверху и сбоку.

Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.

Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями,имеет безопасную масляная камера для заливки масла между двумя уплотнениями вала.

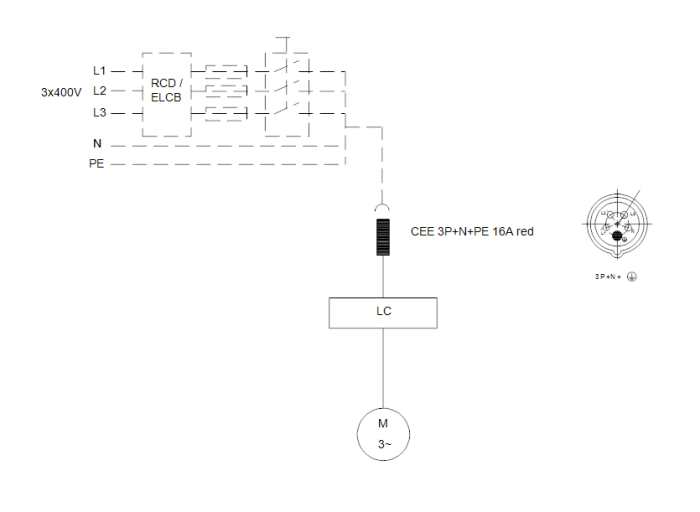

LC220 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабеля и длины трубы. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер полностью контролирует работу насоса

Функции контроллера:

• Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком

• Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую

• 24 часа автоматической работы в течение длительного периода

• Журнал состояния:

- Состояние насоса (работа, неисправность)

- Время для сервиса/ обслуживания один раз в год

(выбор ON / OFF на DIP-переключателя)

• Неисправности:

- Неисправность последовательности фаз и отсутствия фазы у 3ф. двигателя

- Превышение уровня жидкости (сигнализация)

- Неисправность датчика

- Внешний сигнал тревоги переключатель (только сигнализация)

- Сухой контакт для общей сигнализации

• автоматический или ручной сброс тревоги

(выбирается DIP-переключателем)

• Простой выбор начального уровня 180 или 250 мм

(выбирается DIP-переключателем)

Один дополнительный вход для подключения отдельного датчика уровня, который будет использоваться для обнаружения наводнение за пределами Multilift (внешняя тревога). Установки часто монтируются в приемок внутри фундамента в самой нижней точке в здании. В случае например, притока грунтовых вод или прорыва водопровода, на контроллере будет сигнал тревоги.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV
