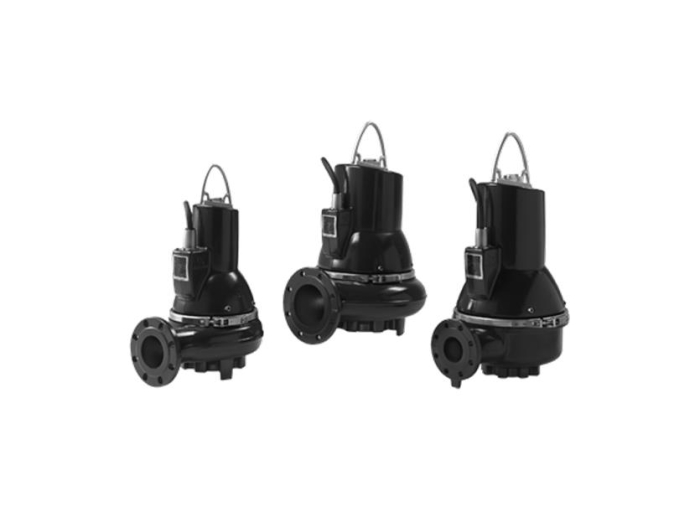

Канализационная установка Grundfos SLV 65.65.40.2.51D

Несамовсасывающий одноступенчатый центробежный насос серии SLV 65 Grundfos предназначен для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку.
Насосы SL1 и SLV65 Grundfos от 1,1 до 11 кВт предназначены для перекачивания следующих жидкостей:
•   дренажные и поверхностные воды в больших количествах;
•  бытовые сточные воды со стоками из туалетов;
•   сточные воды с высоким содержанием волокон (свободно – вихревое рабочее колесо);
•  промышленные сточные воды;
•  сточные воды с газообразными включениями;
•  муниципальные и промышленные сточные воды.
Насосы Grundfos SL1 и SLV идеально подходят для использования на следующих объектах:
•  городские канализационные насосные станции;
•  очистные сооружения;
•  ливневые насосные станции;
•  общественные здания;
•  многоэтажные дома;
•  промышленность;
•  гаражи;
•  многоуровневые автостоянки;
•  автомойки;
•  рестораны.

Принцип действия.
Принцип работы насосов SL1, SLV от 1,1 до 11 кВт основан на повышении давления жидкости, движущейся от всасывающего патрубка к напорному. Повышение давления происходит путем передачи механической энергии от вала электродвигателя, совмещенного с валом насоса непосредственно жидкости посредством вращающегося рабочего колеса. Жидкость течет от входа к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, следовательно, растет кинетическая энергия, которая преобразуется в давление. Спиральная камера предназначена для сбора жидкости с рабочего колеса и направления ее к напорному патрубку.
Насос SLV 65 предназначен для периодической и непрерывной эксплуатации в погруженном положении на муфте или кольцевом основании. Эффективное рабочее колесо SuperVortex (свободно-вихревое) обеспечивает проход длинных волокон и твердых частиц до 65 мм и подходит для сточных вод с содержанием сухих веществ до 5%.  Частота вращения встроенного электродвигателя- 1450 об/мин и 2900 об/мин, длина кабеля 10 м.
Температура перекачиваемой жидкости до +40 °С, кратковременно до +60 °С.
Уникальная система монтажа с помощью хомута из нержавеющей стали позволяет быстро и легко выполнять демонтаж насоса с узла электродвигателя для технического обслуживания и осмотра. Не требуются никакие специальные инструменты. Соединение трубопровода обеспечивается с использованием фланца DIN .
Возможны следующие варианты шкафов управления:
•   LC 107 и LCD 107 с датчиками уровня в виде воздушного колокола;
•  LC 108 и LCD 108 с поплавковыми выключателями;
•  LC 110 и LCD 110 с электродами;
•   Система управления Dedicated Controls, шкафы управления DC.
Шкафы управления LC используются для систем с одним насосом, LCD – для систем с двумя насосами. Шкаф управления Dedicated Controls предназначен для управления насосами в количестве до шести штук.

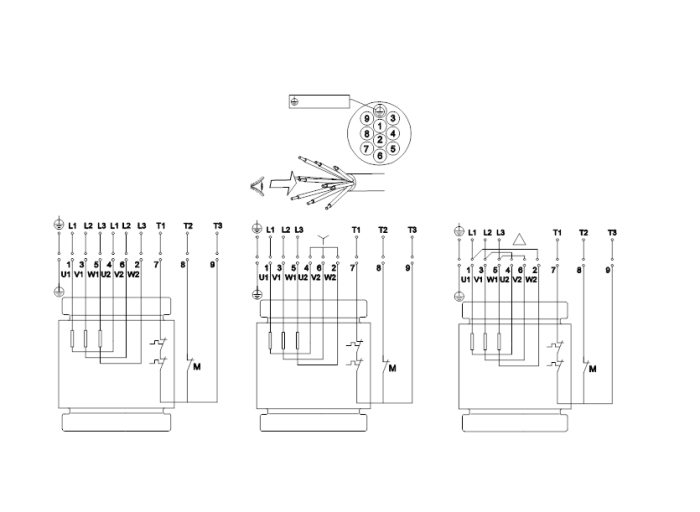

Все насосы SL1 и SLV имеют тепловую защиту, встроенную в обмотки статора.
В случае перегрева (около 150 °C) через контур защитного отключения шкафа управления термовыключатель остановит насос размыканием электроцепи. После охлаждения термовыключатель вновь замкнёт цепь.
Максимальный рабочий ток термовыключателей 0,5 A при 500 В переменного тока и cos φ = 0,6.Термовыключатель должен размыкать контур в цепи питания.
Термовыключатель может выполнять автоматический повторный запуск насоса через шкаф управления, если цепь замыкается после остывания обмоток.
Все насосы в стандартном исполнении оснащаются реле влажности с его подключением через кабель питания. У реле влажности отсутствует автоматический сброс в исходное состояние и поэтому после срабатывания оно должно заменяться новым. Реле влажности подключается к сигнальному кабелю и должно соединяться с контуром защитного отключения отдельного шкафа управления насоса.
