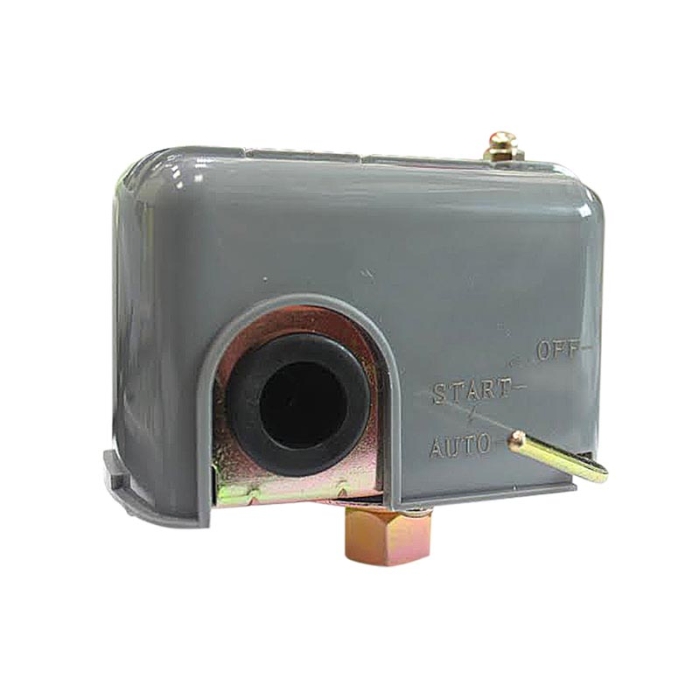

Ladana Реле давления серии SK-6.3 с защитой от сухого хода

Реле давления серии SK с защитой от сухого хода применяется только в системах водоснабжения. Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,8 кВт, обеспечивающими давление в водопроводе не менее 2 бар.

Принцип действия

Устройство представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. При небольшом (менее 1 бар) давлении в системе водоснабжения контакты реле замкнуты, через них проходит электрический ток на устройство, которым реле управляет. При превышении давления в системе определенной величины его контакты размыкаются, разрывая цепь питания управляемого реле устройства. Встроенная функция защиты от сухого хода отключает насос при критически низком или полном отсутствии давления воды в системе.

Имеет три режима работы:

• AUTO– основной
• START– первоначальный запуск
• OFF– принудительная остановка

• Температура рабочей среды: 0°С — +45°С
• Минимальный перепад давления: 1 бар
• Рабочий диапазон давления: 1,4-2,8 бар
• Максимальный рабочий ток: 10А
• Присоединение: 1/4″, накидная гайка
• Напряжение питания: 220В/250В
• Степень защиты: IP20
