Ladana Реле давления SK-9С с комплектом автоматики

Данное устройство специально разработано для удобства подключения и готово к применению.

Реле давления серии SK применяется в автоматических системах водоснабжения, установках пожаротушения, поливочных установках, системах кондиционирования и т.п. Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,8 кВт, обеспечивающими давление в водопроводе не менее 2 бар. Данная комплектация готова к применению в системах повышения давления.

Принцип действия

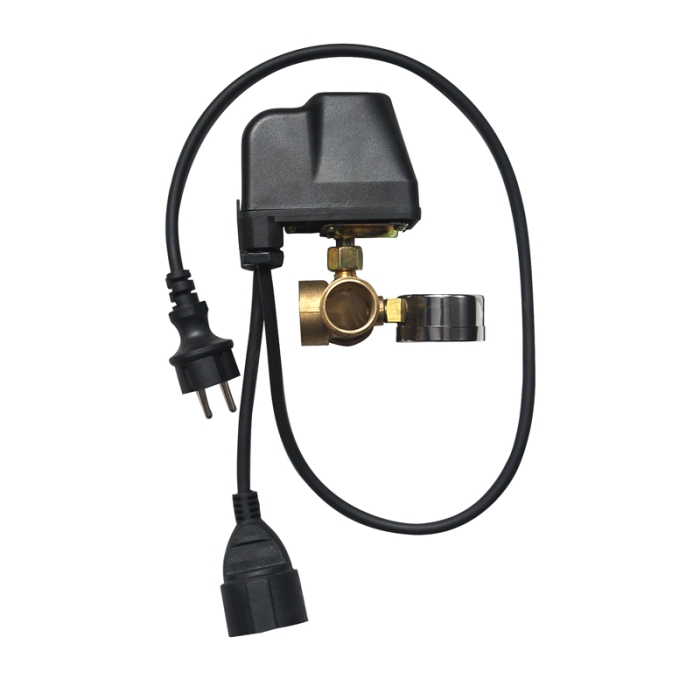

Устройство представляет собой единый блок с двухконтактным реле коммутации электрических цепей, срабатывающее по давлению воды, манометром, переходником. Укомплектовано розеткой для подключения насоса и вилкой для подключения к внешнему питанию 220 В. При небольшом (менее 1 бар) давлении в системе водоснабжения контакты реле замкнуты, через них проходит электрический ток на устройство, которым реле управляет. При превышении давления в системе определенной величины его контакты размыкаются, разрывая цепь питания управляемого реле устройства. Манометр служит для показания давления воды.
