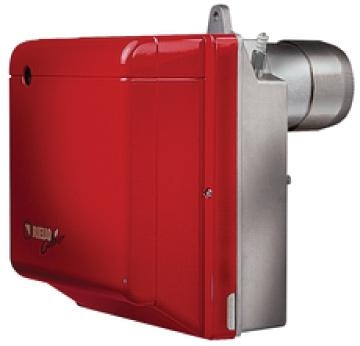

Мазутная горелка Riello P 300 P/N TC FS1 3/230/50 230/50

Мазутные двухступенчатые прогрессивные или модуляционные горелки серии PRESS P/N (ECO) разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции.

Горелки PRESS P/N ECO оснащены низкооборотным топливным насосом и дополнительными электрическими подогревателями, что позволяет использовать топ­ливо с вязкостью до 65°Е при 50°С. Эта серия горелок включает в себя четыре типоразмера мощностью от 400 до 5130 кВт.

Функциональные характеристики
настройка горелки без снятия с теплогенератора;
наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
возможность использования горелки как в двухступенчатом прогрессивном так и модуляционном режиме работы (при наличие модулятора).

Стандартная комплектация

• Гибкие топливные шланги - 2шт.
• Штуцеры для присоединения топлива (1' нар.резьба) - 2шт.
• Теплоизолирующая прокладка -1шт.
• Винта для крепления фланца горелки к котлу - 4шт.
• Удлинители направляющих (для моделей PRESS 300 P/N (ECO) - PRESS 450 P/N (ECO) - 2шт.
• Кабельные сальники
• Инструкция по монтажу, эксплуатации и техническому обслуживанию - 1шт.
• Спецификация запасных частей - 1шт.
• Пускатель - 1шт. (для моделей с пускателем)
• Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
• Гидравлическая схема горелки
• Подача мазута в горелках PRESS P/N (ECO) осуществляется через специальную форсунку с игольчатым клапаном. Между топливным насосом и форсункой имеется электрический подогреватель мазута с термостатическим управлением, который подогревает мазут до вязкости, необходимой для распыления через форсунку и два топливных клапана. На обратном топливопроводе установлен регулятор давления топлива, обеспечивающий необходимый расхода топлива при различных значениях мощности горелки.

Гидравлическая схема подачи топлива
Максимальная вязкость используемого мазута не должна превышать 65 °E при 50 °С.

Подача мазута к горелкам должна осуществляться через промежуточный транспортировочный контур, включающий емкость с мазутом, группу перекачивающих насосов cфильтрами и регулятор давления в транспортировочном контуре. Подключение горелки рекомендуется осуществлять через дегазатор (устройство, обеспечивающее удаление газов, образовавшихся при нагреве мазута). Все элементы транспортировочного контура должны быть теплоизолированны и иметь устройства подогрева (электрические, горячая вода и др.). Подбор элементов транспортировочного контура, диаметров топливопроводов и системы подогрева должны производиться специализированной организацией на основании данных о расходе и вязкости используемого топлива.

Подача воздуха для горения
Регулировка подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки управляемой сервоприводом. Заслонка изменяет свое положение при изменении мощности горелки и закрывается при остановке горелки.

Дополнительные принадлежности
Ограничительная вставка

С помощью ограничительной вставки можно ограничить длину головки горелки.
