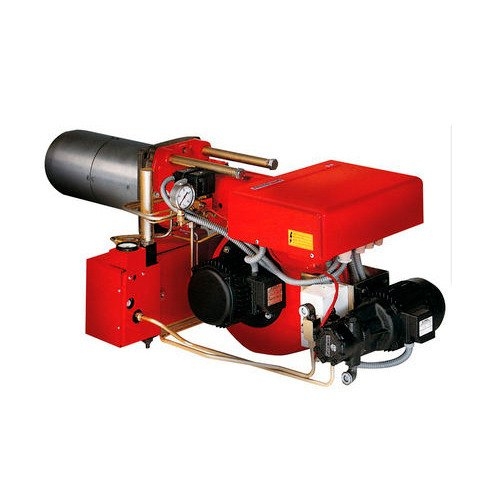

Мазутная горелка Riello PRESS 30 N/ECO TC FS1 3/230-400/50 230/50

Мазутные двухступенчатые горелки серии PRESS N ECO разработаны для использования в теплогенераторах различного назначения средней мощности. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок включает в себя четыре типоразмера мощностью от 85 до 1140 кВт.

Функциональные характеристики

• фронтальный доступ ко всем узлам горелки;
• настройка горелки без снятия с теплогенератора;
• наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
• топливный насос оборудован собственным низкооборотным электроприводом;
• наличие дополнительных приспособлений для подогрева топлива позволяет использовать топливо с вязкостью до 20°E при 50°С (для моделей PRESS 30 - 45 N/ECO) и до 50°E при 50°С (для моделей
• PRESS 60 -100 N/ECO);
• вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
• автомат горения с функцией самодиагностики.

Стандартная комплектация

• Гибкие топливные шланги - 2шт.
• Штуцеры для присоединения топлива (3/8' нар.резьба (30-45), 1' нар.резьба (60-100)) - 2шт.
• Теплоизоляционная прокладка для фланца горелки - 1шт.
• Винты для крепления фланца горелки на котел - 4шт.
• Удлинители направляющих (для моделей с удлиненной головкой) - 2шт.
• Инструкция по монтажу и эксплуатации - 1шт.
• Спецификация запасных частей - 1шт.
• Внимание! Форсунки не входят в комплект поставки и заказываются отдельно в соответствии с
• максимальной рабочей мощностью горелки.

Гидравлическая схема подачи топлива
Максимальная вязкость используемого топлива не должна превышать 20°E при 50°С (для моделей PRESS 30 N/ECO- 45 N/ECO) и 50°E при 50°С (для моделей PRESS 60 N/ECO - 100 N/ECO).

Подача мазута к горелкам должна осуществляться через промежуточный транспортировочный контур, включающий емкость с мазутом, группу перекачивающих насосов cфильтрами и регулятор давления в транспортировочном контуре. Подключение горелок использующих топливо с вязкостью 50OE при 50ОС рекомендуется осуществлять через дегазатор (устройство обеспечивающее удаление газов, образовавшихся при нагреве мазута). Все элементы транспортировочного контура должны быть теплоизолированны и иметь устройства подогрева (электрические, горячая вода и др.). Подбор элементов транспортировочного контура, диаметра топливопровода и системы подогрева должны производиться специализированной организацией на основание данных о расходе и вязкости используемого топлива.

Подача воздуха для горения
Регулировка подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки управляемой сервоприводом. Заслонка изменяет свое положение при переходе горелки со ступени на ступень и закрывается при остановке горелки.

Дополнительные принадлежности
Ограничительная вставка

С помощью ограничительной вставки можно ограничить длину головки горелки.
