Характеристики:

Производитель
Grundfos
Страна производителя
Дания
Гарантия
3 лет (год)
Серия
Grundfos M1
Код производителя
96102288
Все характеристики
Артикул:96102288
id:40405
Grundfos
2 567 000

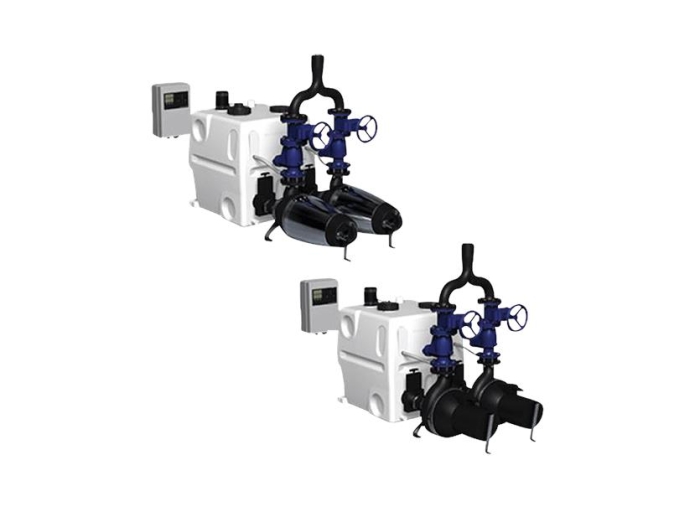

Компактная канализационная насосная установка состоит из одного или двух 450 литровых накопительных резервуаров, двух горизонтальных погружных канализационных насосов типа SL, встроенным контроллером, аналоговым датчиком уровня и соединительными элементами.

450 л резервуар изготовлен из коррозионностойкого полиэтилена и абсолютно герметичен. Он имеет

  • Три горизонтальных патрубка DN150
  • Вертикальный входной патрубок DN100,
  • Вертикальный соединительный патрубок DN75 для вентиляции со штуцером и зажимами
  • Две горизонтальных соединительных патрубка DN40 с одной стороны и зажимы для ручного мембранного насоса (принадлежность).

Специально разработанное запатентованное дно резервуара позволяет избежать осаждения и уменьшения количества остаточной воды. Если используется дополнительная накопительная емкость, то 4 соеденительных патрубка DN150 размещены по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом

  • Свободный проход до 80 мм для надежной работы системы без блокировок
  • уникальная система зажимов для демонтажа гидравлической части и двигателей в течении одной минуты,
  • водонепроницаемые кабельные разъемы из нержавеющей стали для легкого технического обслуживания и ремонта,
  • двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта,
  • электродвигатель с термическим выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные трубы, ручной диафрагменный насос, болты и прокладки, а также 450-литровый резервуар могут быть заказанны как принадлежности.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер используется для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера:

  • Звезда / треугольник подключение для насосов> 5кВт
  • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком
  • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле.
  • Защита двигателя от работы всухую
  • 24 часа автоматической работы в течение длительного периода
  • установка времени задержки:
  • Остановка задержки
  • Начало задержки
  • Задержка сигнализации (время от появления неисправности до тревоги
  • указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак.
  • автоматическое измерение тока
  • операционные указанием:
  • Режим работы (автоматический, ручной)
  • Часы работы
  • Количество пусков
  • Журнал состояния:
  • Состояние насоса (работа, неисправность)
  • Последовательности фаз неисправностей и отсутствия фазы
  • Тепловой выключатель
  • Высокий уровень воды (сигнализация)
  • Время на обслуживание (по выбору).
  • выбор автоматического сброса аварийного сигнала
  • журнал отказов до 20 аварийных сигналов
  • выбор между различными уровнями начала
  • выбор типа подключенного датчика
  • калибровка датчика (установка)
  • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для:

  • Насос работает
  • Выход из строя насоса
  • Высокий уровень воды сигнализации
  • Общая ошибка.

6 цифровых входов для выполнения следующих функций:

  • Соединительная плата датчика давления (в сборе)
  • Подключение аналоговых датчиков (4-20мА или 0-5В)
  • Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
  • Подключение отдельного датчика уровня, который будет использоваться для наводнений

Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером.

  • Подключение внешнего сброса тревоги
  • Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Характеристики
Производитель
Grundfos
Страна производителя
Дания
Гарантия
3 лет (год)
Серия
Grundfos M1
Код производителя
96102288
Мощность
5.5 кВт
Производительность (л/мин)
2330
Максимальный напор
435.6 м
Вес
0 кг

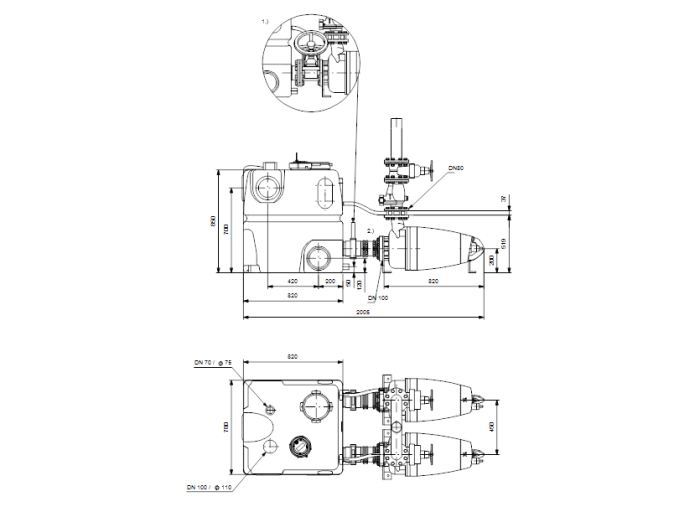

Высота
850 мм
Ширина
780 мм
Глубина
2005 мм

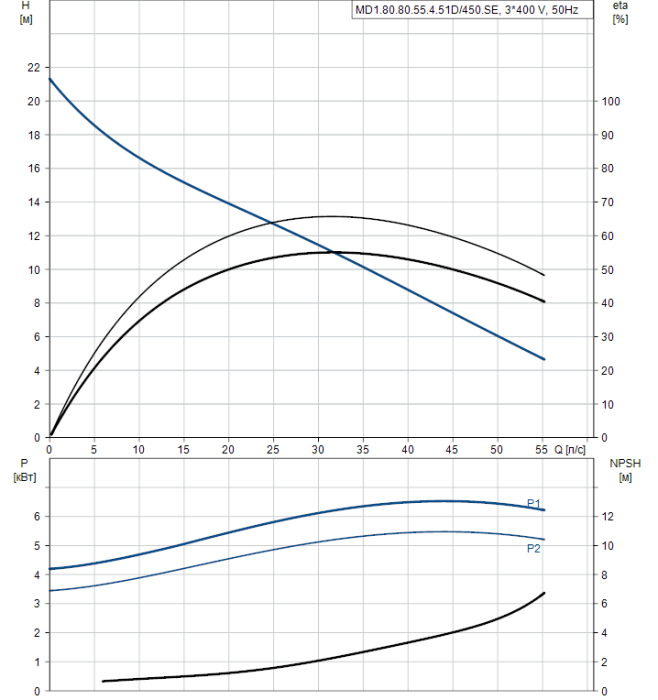

Файлы и документация для Насос для повышения давления Grundfos M1.80.80.55.4.51D/450.SE
