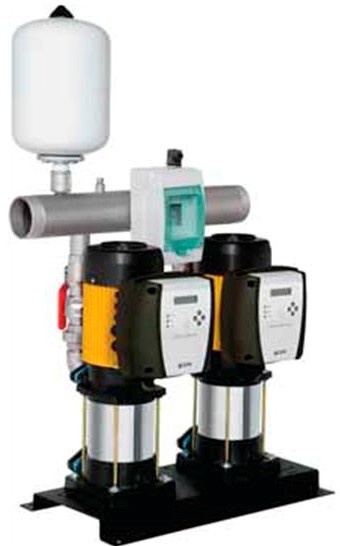

Комплексные, полностью готовые к эксплуатации автоматизированные установки повышения давления СКЕ предназначены для обеспечения постоянного давления в системах бытового и промышленного водоснабжения. В составе установок используются модули частотного преобразования SPEEDRIVE. Установки оснащены трубной обвязкой (в том числе всасывающим и напорным коллекторами, изготовленными из нержавеющей стали), арматурой, блоком электрической коммутации и датчиком давления. Каждый насос оборудован на всасывающем трубопроводе запорным краном и обратным клапаном.
Установка смонтирована на раме-основании, имеет все необходимые электрические подключения и укомплектована мембранным гидроаккумулятором.
Все установки подвергаются изготовителем комплексным испытаниям и поставляются полностью готовыми к вводу в эксплуатацию.
Перекачиваемая среда
Вода, не содержащая механических (абразивных) и волокнистых включений, не агрессивная по отношению к деталям насосов и трубной обвязки.
Варианты установок
Установки СКЕ имеют в своем составе от 1 до 4-х насосов. Предлагаются 2 варианта конфигурации установок.
Вариант 1: На каждом насосе установлен модуль SPEEDRIVE. Принцип работы основан на синхронности – «главный» SPEEDRIVE управляет всей установкой, регулируя скорость вращения вала «своего» насоса и обеспечивает попеременную работу вспомогательных насосов. Это дает возможность равномерной наработки ресурса в часах. При этом валы работающих насосов вращаются с одинаковой скоростью ( полностью синхронно), возрастающей при увеличении водопотребления, и снижающейся при его уменьшении.
В случае выхода из строя главного модуля его функция переводится на один из вспомогательных с помощью изменения настроек.
Вариант 2: SPEEDRIVE установлен только на одном насосе, регулируя скорость вращения вала только этого насоса. При этом он может запускать до 3-х вспомогательных насосов* с фиксированной скоростью в каскадном режиме (прямой пуск) при помощи установленных на них блоков управления ELV. SPEEDRIVE попеременно запускает насосы в установке для одинаковой наработки в часах.
Все устройства управления соединяются между собой посредством интерфейса RS-485.
Применяемые насосы
Вертикальные многоступенчатые насосы серий
Серия | Espa CKE2 |
Гарантия | 3 лет (год) |
Производитель | Espa |
Страна производителя | Испания |
Код производителя | 6000002018 |
Защита от сухого хода | Да |
Мощность | 0.9 кВт |
Производительность (л/мин) | 106.7 |
Максимальный напор | 103.5 м |
Вес | 76 кг |
Ширина | 600 мм |
Высота | 1401 мм |
Глубина | 595 мм |
