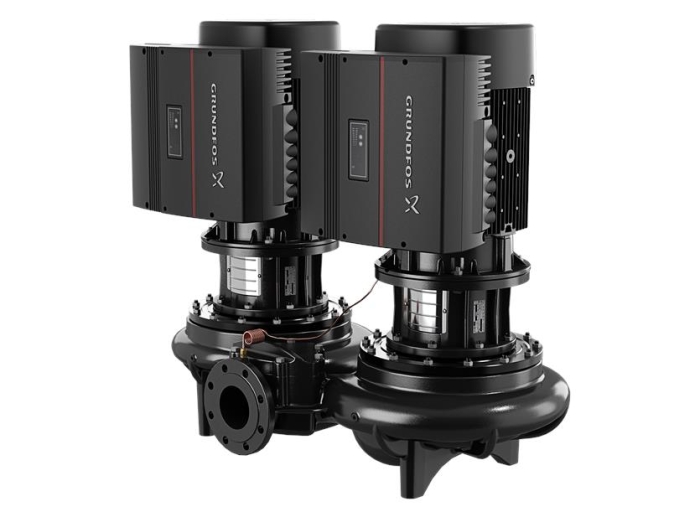

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.
Серия | Grundfos TPED |
Гарантийный срок | 3 лет (год) |
Производитель | Grundfos |
Страна производителя | Дания |
Код производителя | 96945765 |
Тепловая мощность, кВт | 15 кВт |
Вес | 449 кг |
Ширина | 550 мм |
Высота | 881 мм |
Глубина | 809 мм |
Файлы и документация для Насосная станция Grundfos TPE 100-310/2-S-A-F-A-BAQE
-
Руководства по монтажу и эксплуатации
11.32 MBytes
-
Брошюра
2.85 MBytes
-
Схема подключения
48.11 KBytes
-
Габаритный чертеж
55.76 KBytes
-
Рабочие характеристики
89.40 KBytes

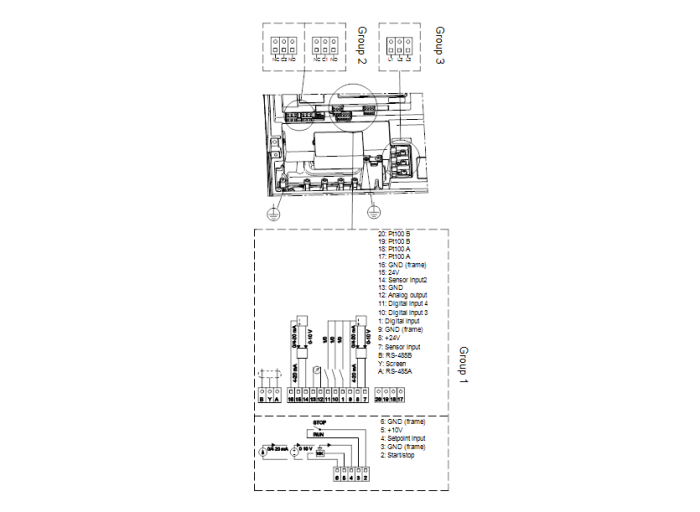

Схема подключения

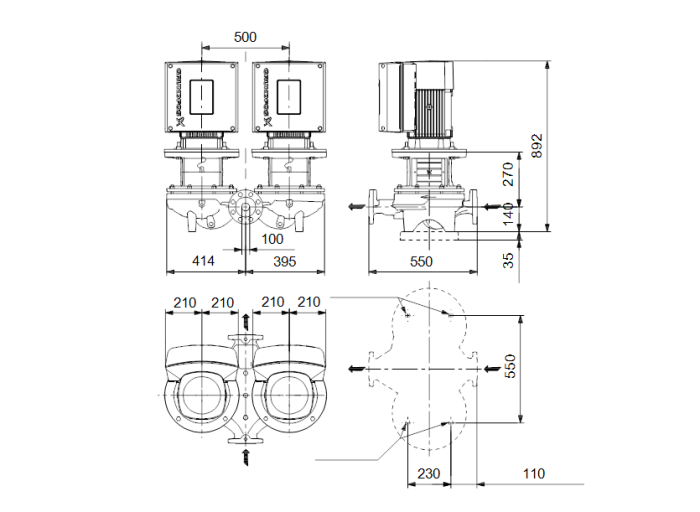

Габаритный чертеж

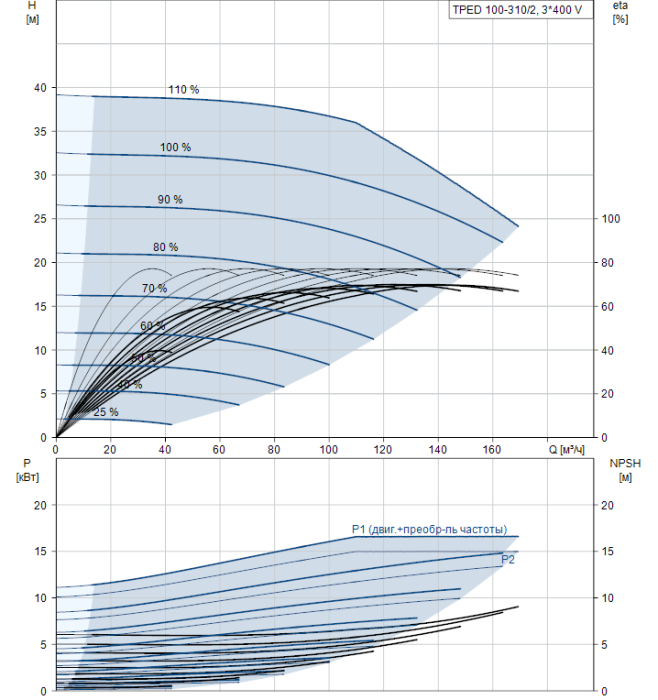

Рабочие характеристики
