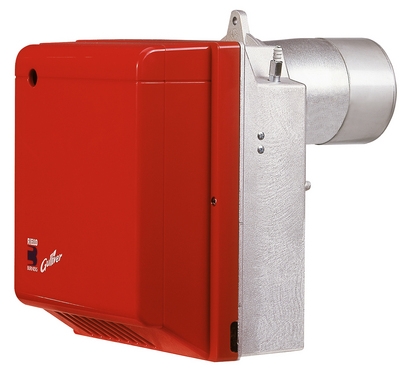

Riello RG5D цифровое управление

Двухступенчатые дизельные горелки серии GuliverRGD разработаны для использования с различными теплогенераторами небольшой мощности бытового или коммерческого назначения. Серия GulliverRGD включает в себя пять типоразмеров горелок мощностью от 14 до 296 кВт

Функциональные характеристики

• фронтальный доступ ко всем узлам горелки;
• настройка горелки без снятия с теплогенератора;
• наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла
• через дымоход теплогенератора);
• пониженный уровень шума.
• Стандартная комплектация
• Гибкие топливные шланги — 2 шт.
• Штуцеры для присоединения топлива (3/8’ нар.резьба) — 2 шт.
• Фланец горелки с крепежным винтом — 1 шт.
• Теплоизолирующая прокладка — 1 шт.
• 7-ми штырьковая вилка — 1 шт.
• 4-х штырьковая вилка — 1 шт.
• Инструкция по монтажу и эксплуатации — 1 шт.
• Спецификация запасных частей — 1 шт.
• Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.

Подача воздуха для горения
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. При переходе со ступени на ступень гидроцилиндр меняет положение воздушной заслонки. При выключении горелки воздушная заслонка закрывается автоматически.

Дополнительные принадлежности
Ограничительная вставка

При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.

Тестер

Тестер служит для проверки работы компонентов горелок серии RGD. Его можно использовать для всех горелок данной серии. Тестер состоит из двух частей: измерительного прибора и «автомата горения», который заменяет и симулирует работу обычного автомата горения горелки. С помощью тестера можно проверить работу двигателя, топливного клапана, подогревателя топлива и датчика обнаружения пламени (только типа фотосопротивления).

В данном приборе имеется дисплей, на котором отображаются результаты измерений, переключатель для выбора проверяемого элемента. Тестированию подлежат автоматы горения: 553 SE и 552 SE.

Форсунки

Для работы горелок серии RGD требуется установить одну форсунку (кроме модели RG5D). Номинал форсунки выбирается в зависимости от максимальной рабочей мощности (расхода топлива) горелки. Внимание! Форсунка не входит в стандартную комплектацию, и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
