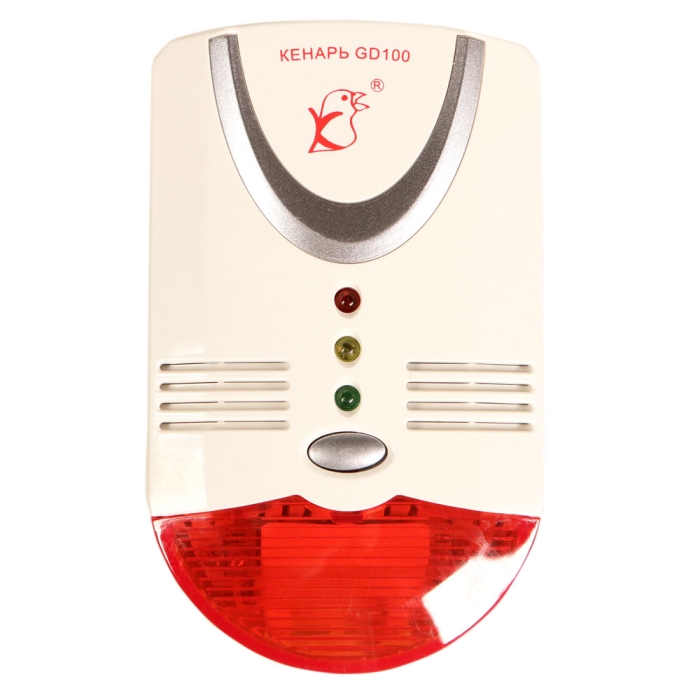

Сигнализатор загазованности Кенарь GD100-N (метан)

Предназначен для автоматического непрерывного контроля объемной доли метана, и выдачи сигнализации о превышении установленного порогового значения, подачи сигнала закрытия клапана отсечки газа, управления внешними устройствами.

Область применения - жилые, бытовые, административные и общественные помещения, оборудованные газогорелочными устройствами, работающие на горючем газе (метане).

Работа сигнализатора загазованности

Прибор представляет собой электронный блок, монтируемый в корпус. Состоит из основной платы, блока питания и съемного измерительного модуля с сенсором.

Принцип работы сенсора основан на регистрации изменения сопротивления при изменении концентрации контролируемого газа.

После подачи питания загорается зеленый светодиод «Питание» и звучит зуммер, прибор переходит в режим прогрева, не более 4 минут. По окончании прогрева сигнализатор находится в режиме слежения.

В этом режиме GD100 может выдавать следующие виды сигнализации:

1. при отсутствии загазованности – непрерывный световой сигнал зеленого цвета;
2. при превышении порогового уровня концентрации контролируемого газа срабатывает световой извещатель красного цвета, звучит сигнал сирены, подается сигнал для срабатывания клапана, срабатывает реле управления внешними устройствами;
3. при снижении концентрации газа ниже установленного порога, прибор переходит в режим слежения, звуковой и световой извещатели перестают работать, реле переключается в исходное состояние. Клапан остается в перекрытом состоянии, для возобновления подачи газа необходимо открыть клапан в ручном режиме.

При неисправности любого датчика загорается желтый индикатор и звучит зуммер.

Кнопка «ТЕСТ» предназначена для проверки светового и звукового извещателей, для проверки срабатывания клапана отсечки (если клапан подключен к прибору) и проверки управления внешними устройствами.
