Сигнализатор загазованности Кенарь GV-90 электромагнитный клапан-отсекатель D20 (3/4")

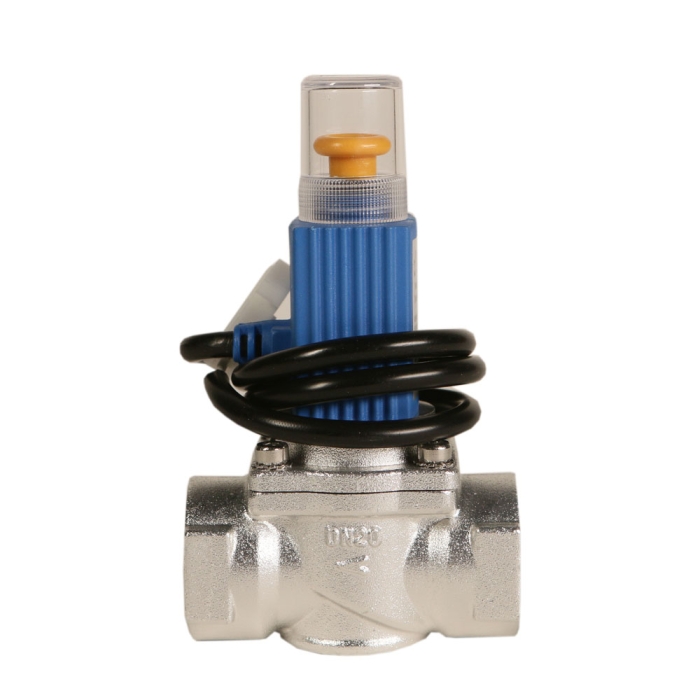

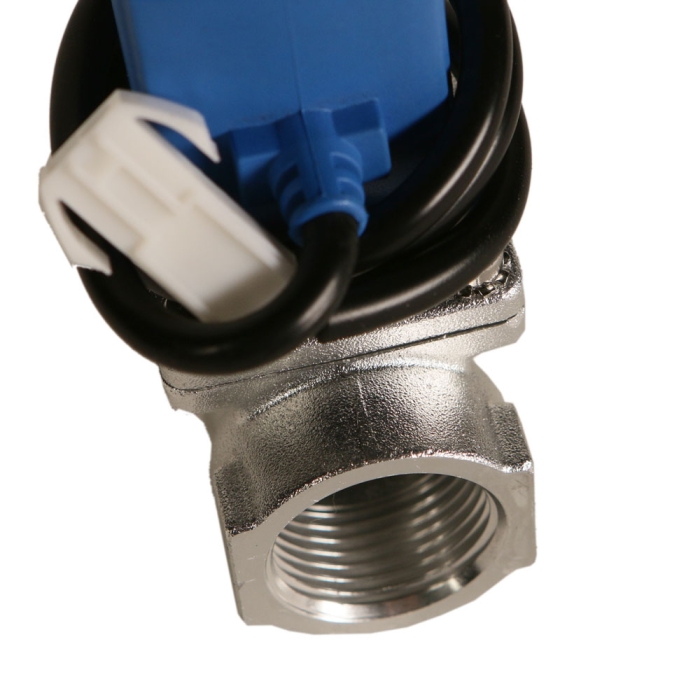

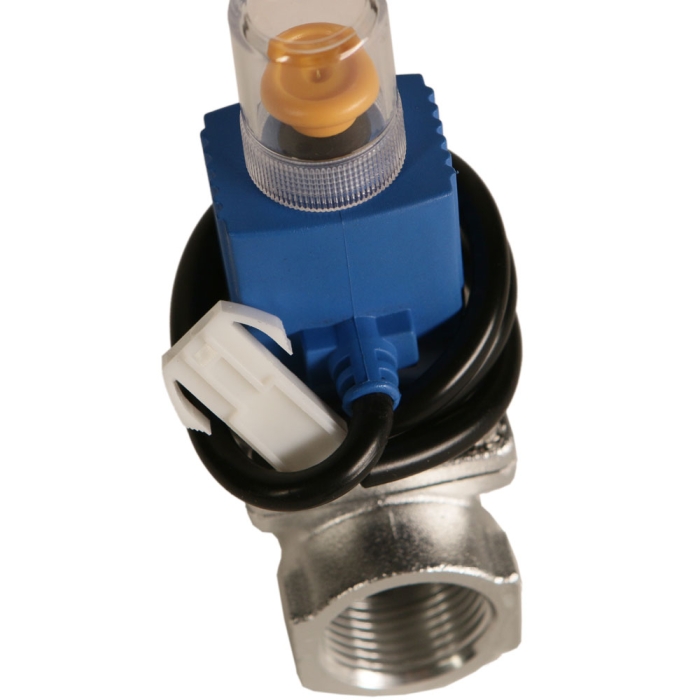

Электромагнитный клапан отсекатель GV-90

GV-90 электромагнитный клапан, перекрывающий подачу газа, предназначены для безопасного использования бытовых газовых приборов в совместной работе с сигнализатором газа.

Особенности электромагнитного клапана GV-90:

1. Работа при низких температурах (до -40°С) за счет использования газонепроницаемой прокладки из материала компании JSR (Япония).
2. Катушка электромагнита может поворачиваться на произвольный угол вокруг оси и затем фиксироваться. Облегчается монтаж, так как вывод кабеля может быть выполнен в любом направлении.
3. Катушка электромагнита может быть снята для облегчения монтажа клапана на трубе (уменьшается установочный размер). После монтажа катушка устанавливается на место и фиксируется.

Работа газового клапана

Электромагнитный газовый клапан устанавливается в магистраль, подающую газ потребителю. При установке необходимо соблюдать направленность. Направление установки клапана обозначено стрелкой на боковой стороне прибора. Направленность движения газа в клапане: от газовой магистрали к потребителю.

Для открытия клапана в ручном режиме необходимо открутить защитный прозрачный колпачок и потянуть желтый переключатель вверх до упора. После этого не забудьте установить защитный колпачок.

Для закрытия клапана (перекрытия подачи газа) в ручном режиме необходимо открутить защитный прозрачный колпачок и нажать на переключатель переместив его вниз до упора. После этого не забудьте установить защитный колпачок.

Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору газа, который имеет разъем для подключения клапана. При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа. После устранения утечки газа и проветривания помещения, необходимо открыть подачу газа вручную.

ВНИМАНИЕ: при подключении клапана к сигнализатору соблюдайте полярность.

ВНИМАНИЕ: установка газового клапана должна производится исключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.

Особенности установки клапанов GV-90:

• для того чтобы повернуть электромагнит вокруг своей оси, открутите винт с шестигранным шлицем (указан красной стрелкой) затем закрепите электромагнит в нужном положении затянув винт.
• для того чтобы снять электромагнит, открутите переключатель (головка со штоком), открутите винт с шестигранным шлицем (указан красной стрелкой). Установите клапан на трубу. После этого установите электромагнит, закрепите его винтом, закрутите переключатель. Проверьте правильность сборки открыв и закрыв клапан вручную.
