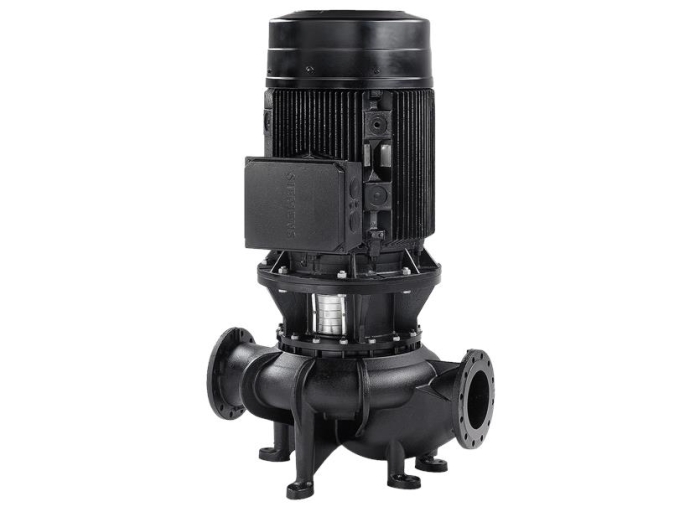

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантийный срок | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Тепловая мощность, кВт | 75 кВт |
Код производителя | 96306109 |

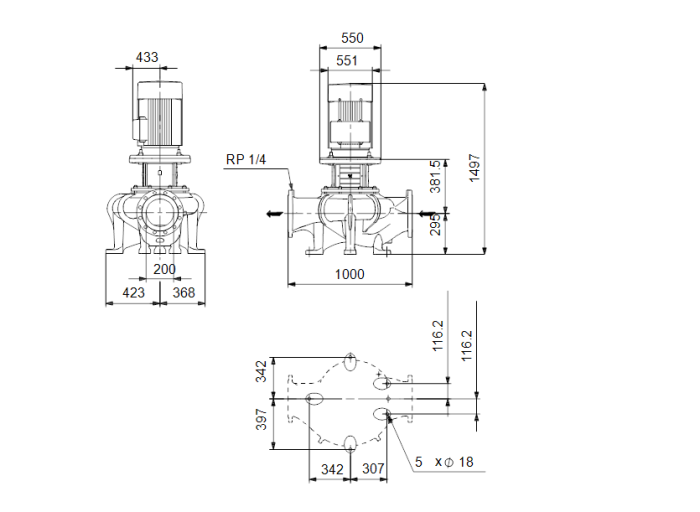

Монтажная длина | 1000 мм |
Макс. Производительность (м3) | 493 |
Напор (бар) | 41 |
Диапазон температур | от 0 до 120 °C |
Вес | 1180 кг |
Ширина | 1000 мм |
Высота | 1497 мм |
Глубина | 550 мм |
Файлы и документация для Циркуляционный насос Grundfos TP 200-470/4-A-F-B-BAQE
-
70334_796104a166930367.pdf
2.16 MBytes
