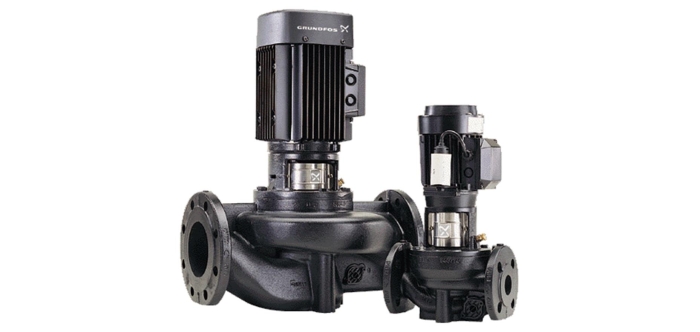

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Мощность | 1.1 кВт |
Код производителя | 98760160 |
Монтажная длина | 440 мм |
Макс. Производительность (м3) | 19.3 |
Напор (бар) | 11.47 |
Напряжение сети | Однофазное |
Диапазон температур | от -25 до 60 °C |
Ширина | 440 мм |
Высота | 587 мм |
Глубина | 300 мм |
Файлы и документация для Циркуляционный насос Grundfos TP 40-140/4-A-F-A-GQQE (98760160)
-
Руководства по монтажу и эксплуатации
1.08 MBytes
-
Брошюра
2.85 MBytes
-
Схема подключения
36.69 KBytes
-
Габаритный чертеж
41.95 KBytes
-
Рабочие характеристики
34.35 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
